Gesuchte Werte bestimmen¶
Aufgabenstellung¶
- Die maximale Durchbiegung \(u_{\max }\)
- Die maximale Spannung in y-Richtung \(\sigma_{y, \max }\)
Umsetzung¶
maximale Verformung¶
Maximale Verformung einfügen

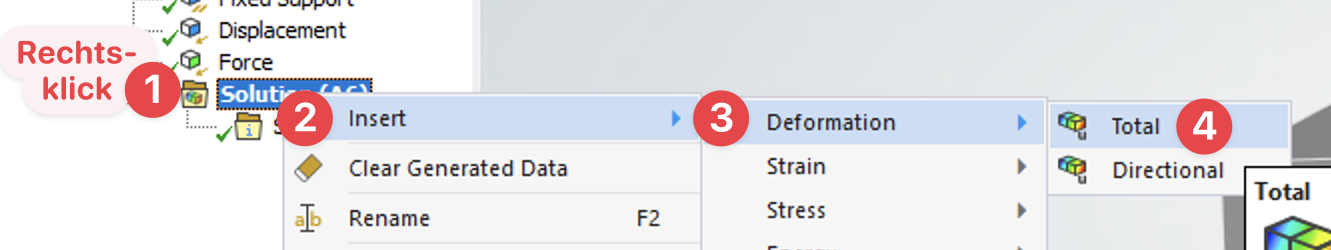

Im Strukturbaum Rechtsklick auf Solution > Insert > Deformation > Total auswählen
Ergebnis abrufen

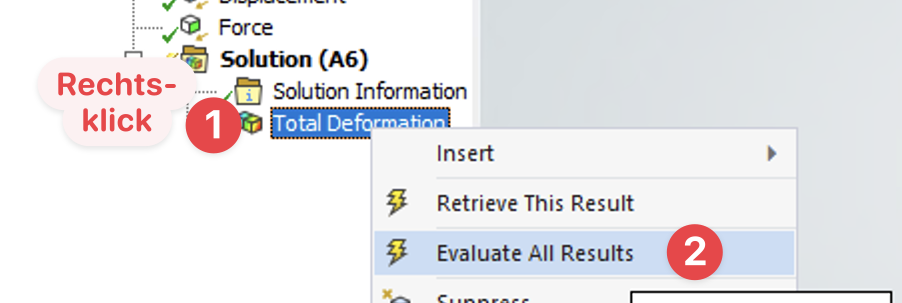

Im Strukturbaum Rechtsklick auf Total Deformation > Evaluate All Results auswählen

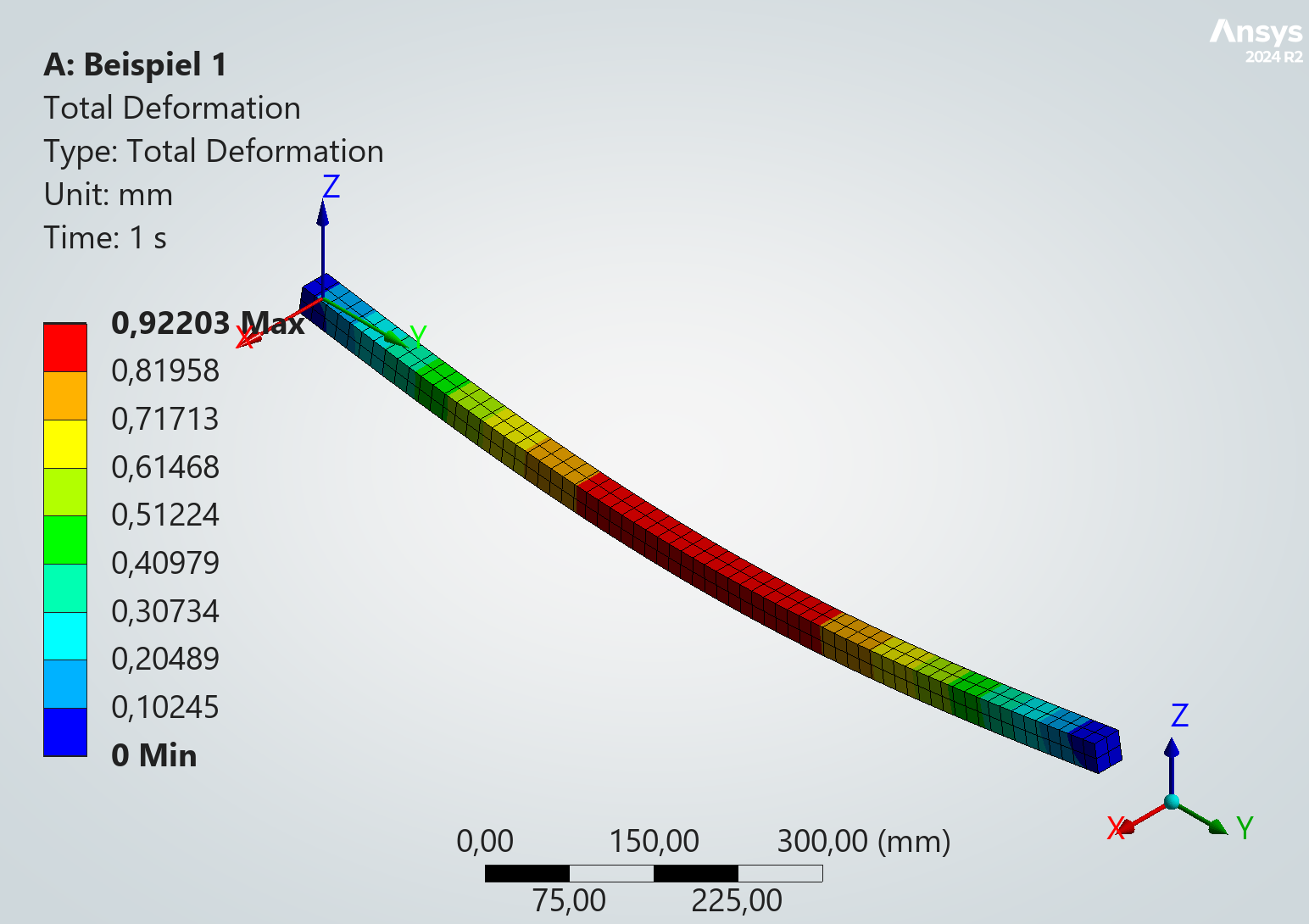

Als Ergebnis bekommen wir folgende Grafik mit dem maximalen Verschiebungswert von \(u_{max}=0{,}922\,\mathrm{mm}\)
Spannung in y-Richtung¶
Die Spannung ergibt sich ähnlich, nur das wir hier zusätzlich die y-Richtung auswählen müssen.
Normalspannung einfügen

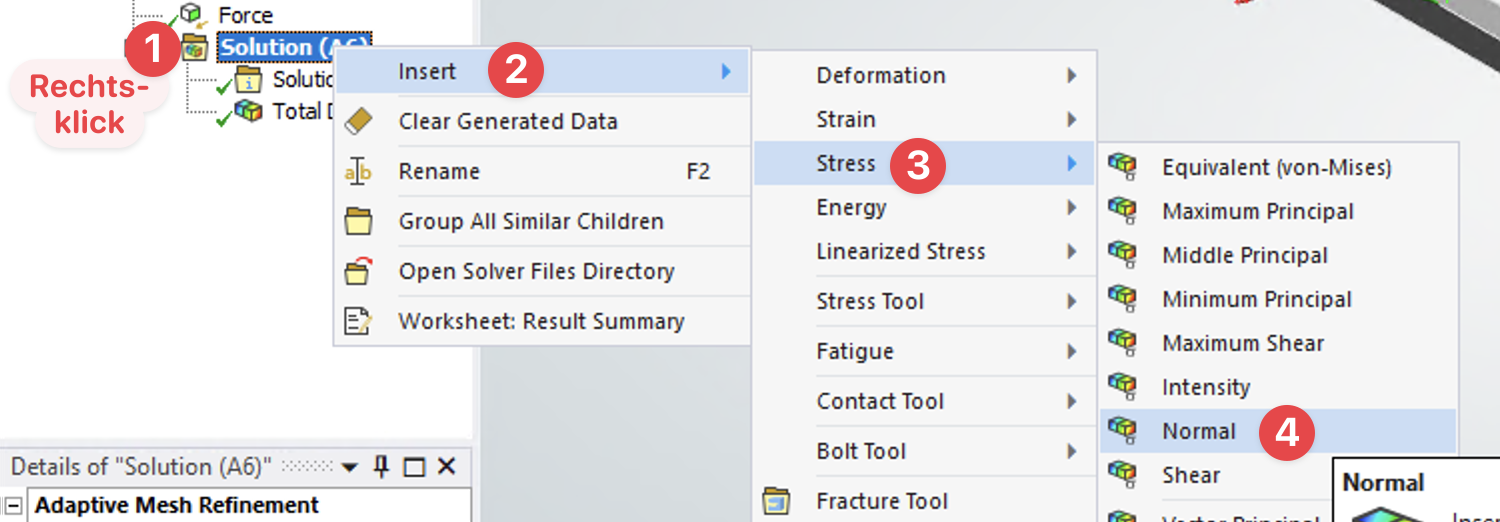

Im Strukturbaum Rechtsklick auf Solution > Insert > Stress > Normal auswählen
y-Richtung einstellen

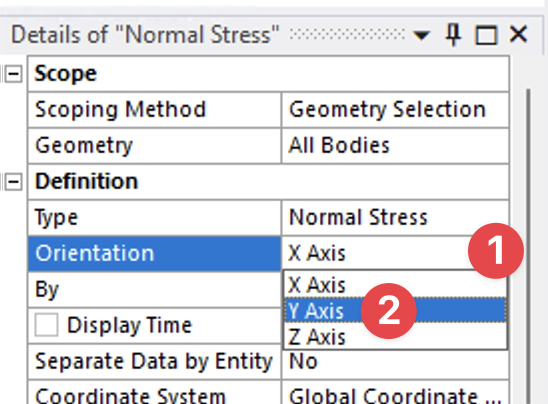

Im Detailfenster bei Orientation auf Y Axis stellen
Ergebnis abrufen

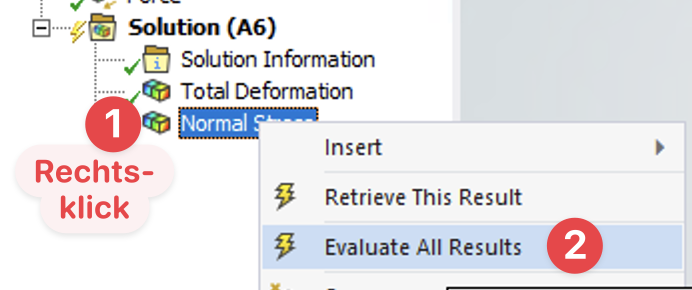

Im Strukturbaum Rechtsklick auf Normal Stress > Evaluate All Results auswählen

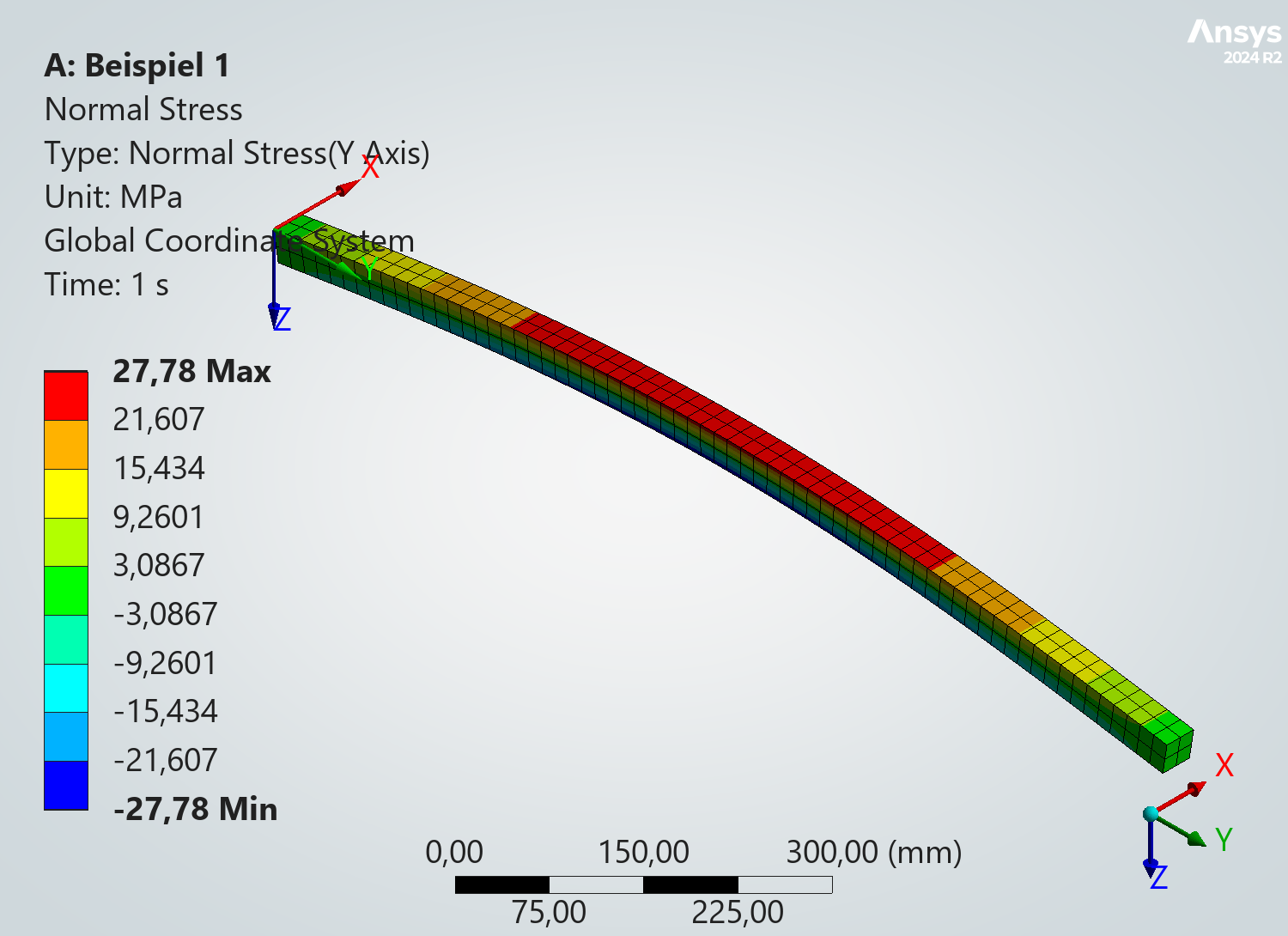

Als Ergebnis bekommen wir folgende Grafik mit dem maximalen Wert der Spannung in y-Richtung von \(\sigma_{y,max}=27{,}78\,\mathrm{MPa}\).
