Kragarm mit Einzelkraft

Die zweite Übung ist auch ein klassisches Beispiel der Technischen Mechanik: ein Kragarm mit Einzelkraft. Diesmal mit andererem Material (Alu), leicht anderer Geometrie, kleinerem Netz und anderer Lagerung (feste Einspannung).

Kragarm mit Einzelkraft

Gegeben

Material

Aluminium

  • Elastizitätsmodul \(E=70 \mathrm{GPa}\)
  • Querkontraktionszahl \(\nu=0{,}34\)

Geometrie

Balken mit rechteckigem Querschnitt

  • Länge \(L=500 \mathrm{mm}\)
  • Breite \(b=30 \mathrm{mm}\)
  • Breite \(h=60 \mathrm{mm}\)

Vernetzung

  • Netzgröße global: 5 mm

Randbedingungen

Lagerung:

  • Feste Einspannung auf der Stirnseite links

Belastung:

  • Kraft \(F=3000 \mathrm{N}\) auf der Kante rechts

Hinweise

Neue Analyse anlegen

Im Workbench Projektmenü Doppelklick auf Static Structural und anschließend in Übung 2 umbennen.

Lagerung: Feste Einspannung

Bei einer festen Einspannung werden alle Freiheitsgrade auf der Stirnseite (Fläche) links untedrückt.

Gesucht

Die maximale Durchbiegung \(u_{\max }\) in mm

Die maximale Spannung in y-Richtung \(\sigma_{y, \max }\) in MPa

Analytische Lösung

Vergleichen wir den Spannungswert mit der analytischen Lösung. Dafür brauchen wir das maximale Moment:

\[ M_{M a x}=F L=3000 \mathrm{~N} \cdot 500 \mathrm{~mm}=1.500.000\,\mathrm{Nmm} \]

Das Flächenträgheitsmoment ergibt sich wieder aus:

\[ I=\frac{b h^3}{12}=\frac{30 \mathrm{~mm}(60 \mathrm{~mm})^3}{12}=540.000 \mathrm{~mm}^4 \]
\[ \sigma_{\max }=M_{M a x} \frac{\frac{h}{2}}{I}=1.500.000\,\mathrm{Nmm} \frac{(60 \mathrm{~mm}) / 2}{540.000 \mathrm{~mm}^4}=83{,}3\,\mathrm{MPa} \]

Starke Abweichung!

Scheinbar gibt es eine sehr große Abweichung zur analytischen Lösung. Den Grund dafür schauen wir uns jetzt an.

Singularität an einer festen Einspannung

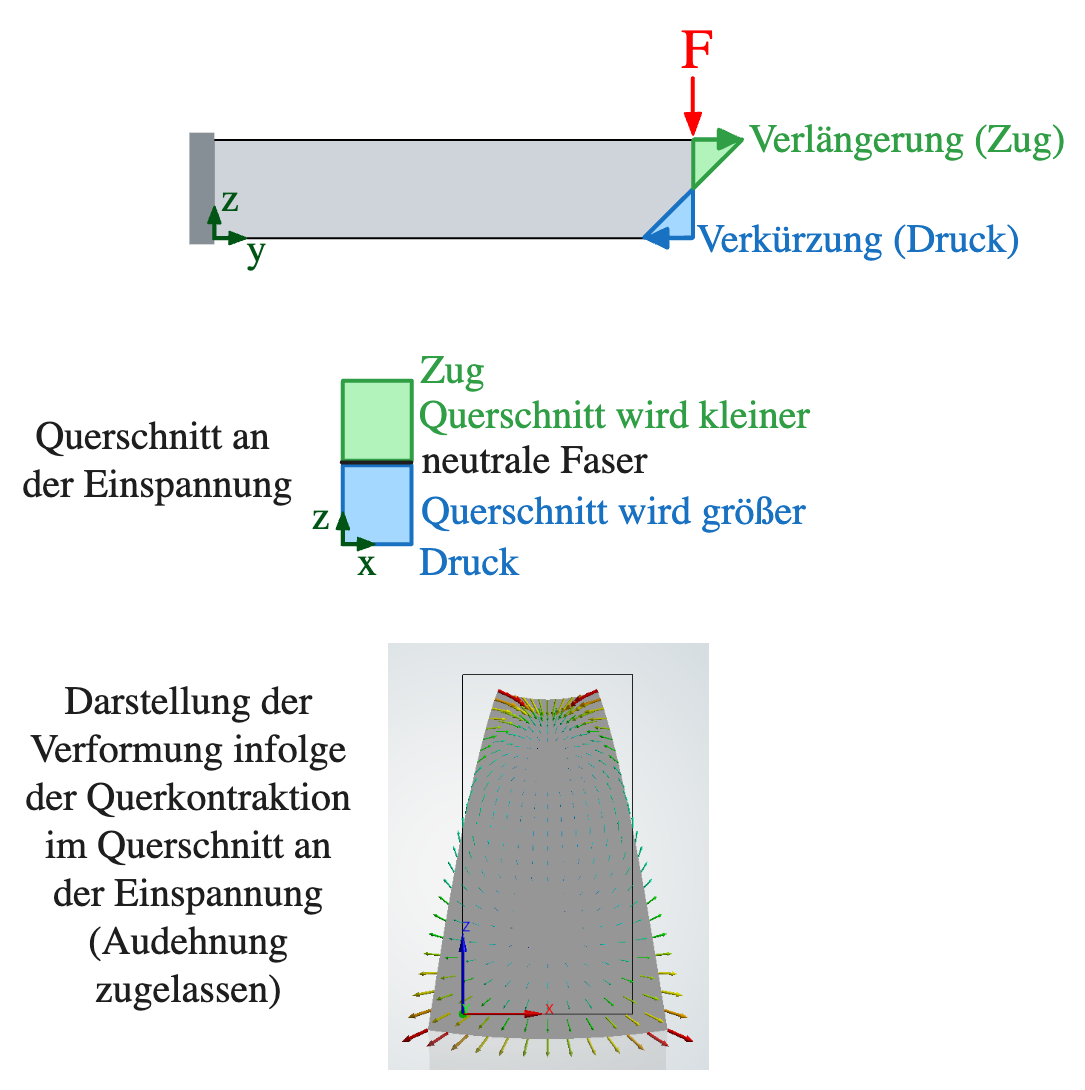

Auf der Stirnseite werden durch den Fixed Support (oder Displacement mit x=0,y=0 & z=0) alle Verformungen unterdrückt. Normalerweise würden sich in diesem Bereich der Querschnitt auf Grund der Querkontraktion verformen:

Kragarm mit Einzelkraft

Durch die sprunghafte Änderung der Randbedingung an den Ecken entsteht dort eine Singularität. Die Spannung an der Singularität steigt mit immer kleinere Netzgröße immer weiter an:

An solchen Singularitäten dürfen die Spannungen also nicht ausgewertet werden. Wie können wir diese also verhindern?

Alternative Randbedingungen für feste Einspannung ohne Singularität

Um den Unterschied zur Fixed Support zu sehen fügen wir eine weitere Analyse hinzu:

Neue Analyse anlegen

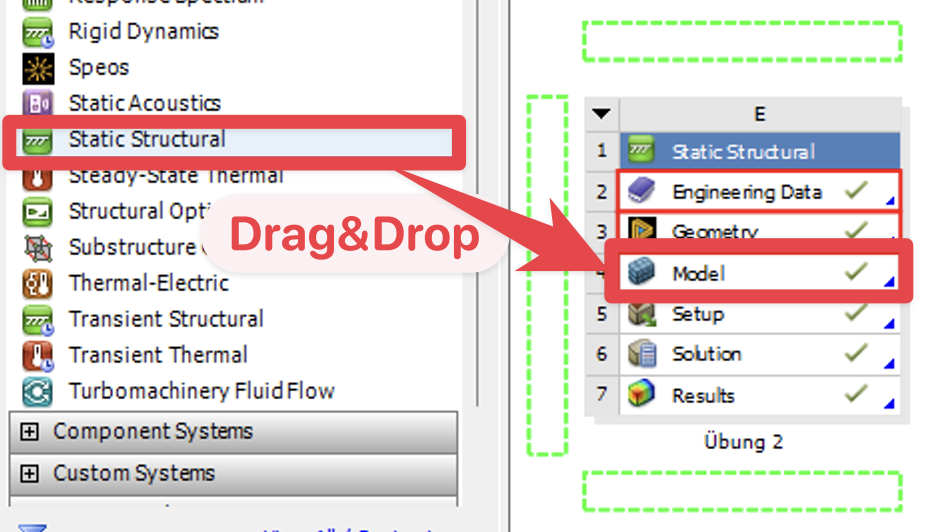

Im Workbench Projektmenü: Static Structural per Drag&Drop auf Übung 2 umbennen.

Analyse auf Model

Kraft-Randbedingung kopieren

Im Mechanical: Im Strukturbaum erscheint jetzt eine zweite Analyse, die sich mit der ersten die Geometrie, das Material und das Netz teilt. Randbedingungen und Lösungen sind jedoch separat

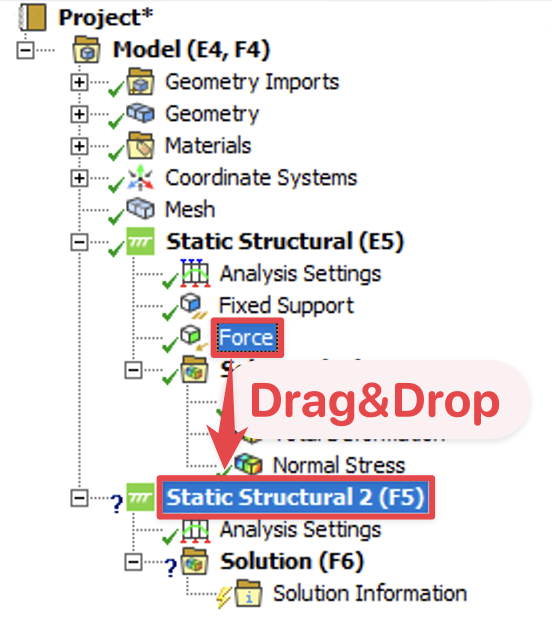

Um die Kraft nicht neu einzugeben kann die Randbedingung Force kann per Drag&Drop auf die Static Stuctural gezogen werden

Analyse auf Model

Randbedingung Frictionless Support einfügen

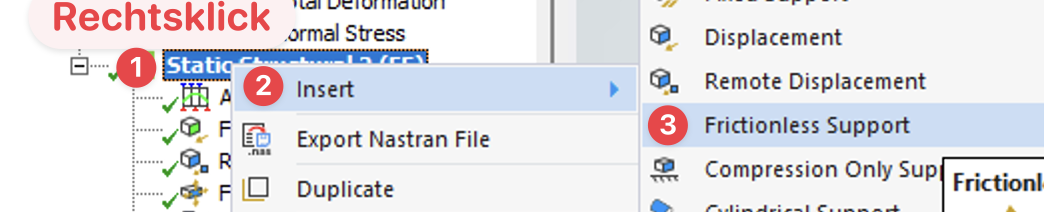

Im Mechanical: Auf die Fläche der Einspannung die Randbedingung Frictionless Support anbringen.

Frictionless Support

Dadurch kann sich die Fläche nur noch in der x-z Ebene bewegen

Randbedingung Remote Displacement einfügen

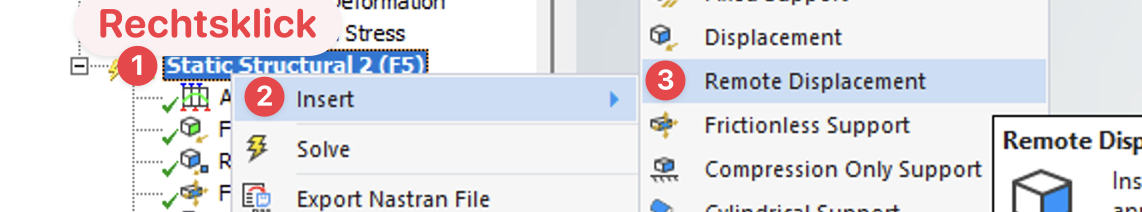

Im Mechanical: Auf die Fläche der Einspannung die Randbedingung Remote Displacement anbringen.

Remote Displacement

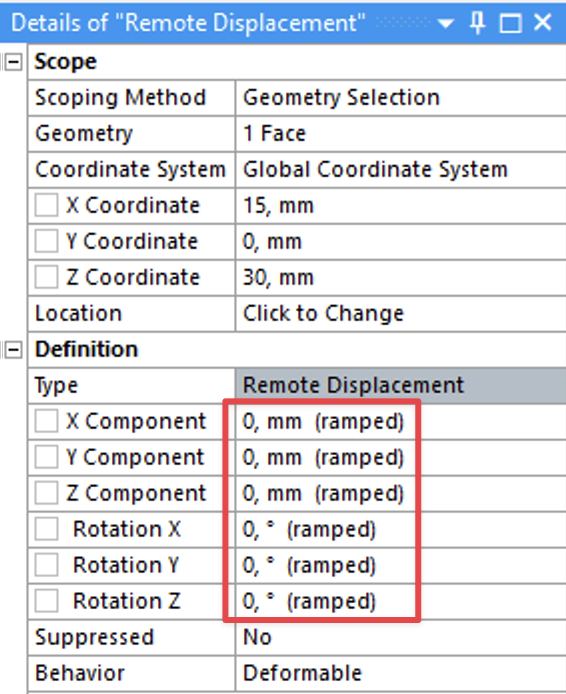

Im Detailfenster Verschiebungen und Rotationen auf Null setzen.

Remote Displacement Details

Dadurch wird dauch die Bewegung des gesamten Querschnitts in der x-y Ebene unterdrückt, jedoch kann sich der Balken im Querschnitt trotzdem verformen.

Die maximale Spannung in y-Richtung \(\sigma_{y, \max }\) in MPa

Berechnen Sie nun erneut die Spannung:

Hier noch mal die neue Lösung im Vergleich mit unterschiedlichen Netzgrößen
