Längen ändern mit Move

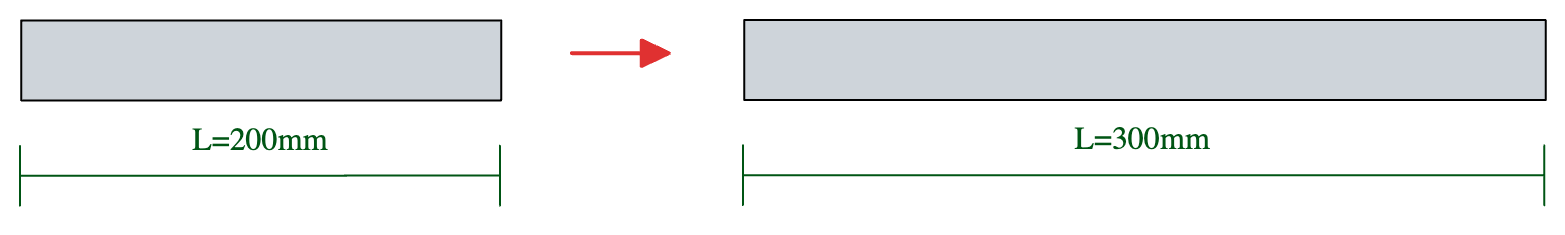

Da in SpaceClaim davon ausgegangen wird, dass man eine CAD Geometrie z.B. von CATIA oder einer ähnlichen CAD Software eingelesen hat, kann man zur Änderung der Geometrie nicht einfach in die Skizzenebene gehen. Deshalb wird vielmehr die Geometrie an sich verändert. Um zum Beispiel die Länge des Balkens von 200 mm auf 300 mm zu ändern, verschieben wir einfach die Fläche:

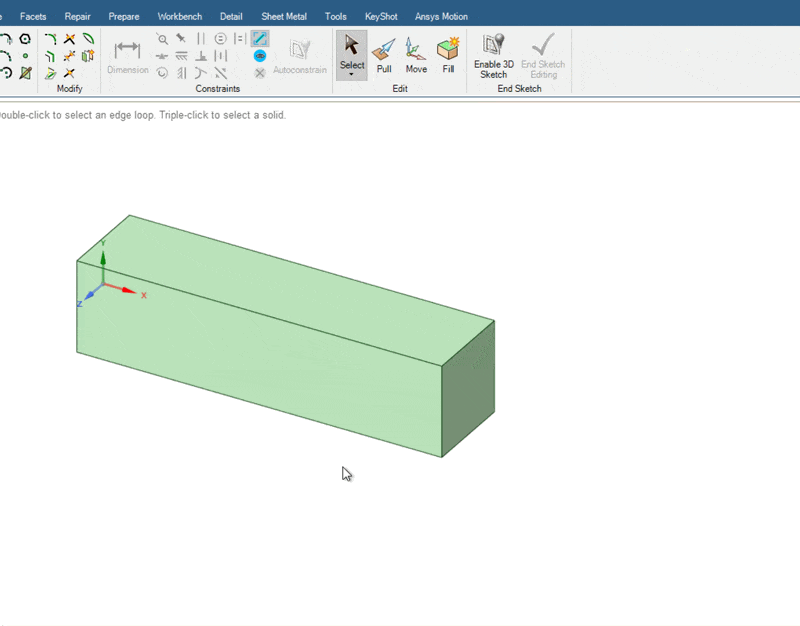

Move Tool starten

Im Reiter Sketch (oder Design) das Move-Tool auswählen

Fläche wählen

Fläche die verschoben werden soll auswählen

Verschiebungsrichtung wählen

Auf die Richtung klicken in die verschoben werden soll

Bemaßungstool wählen

Im Popup Menü das Bemaßungstool wählen und eine Referenzkante (oder Fläche) anklicken von der aus bemaßt werden soll

Länge eingeben und beenden

Länge eingeben, mit ENTER bestätigen und mit ESC aus dem Move-Tool gehen

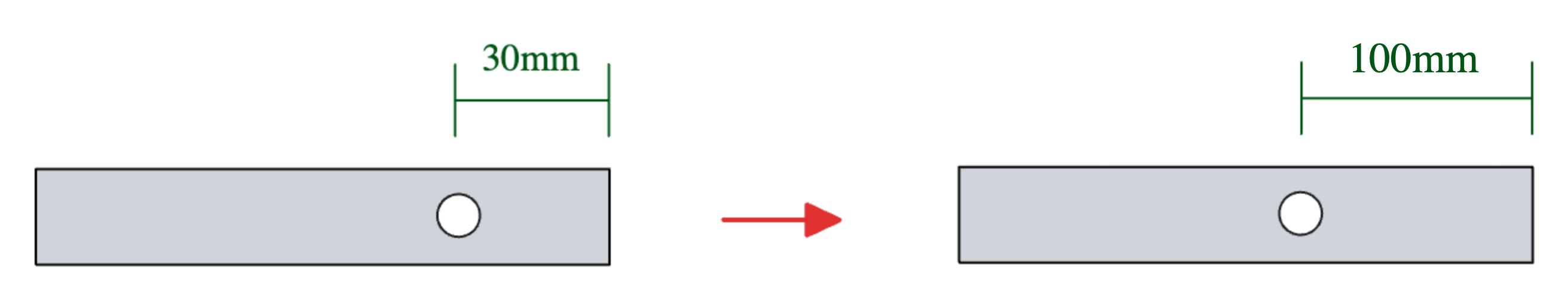

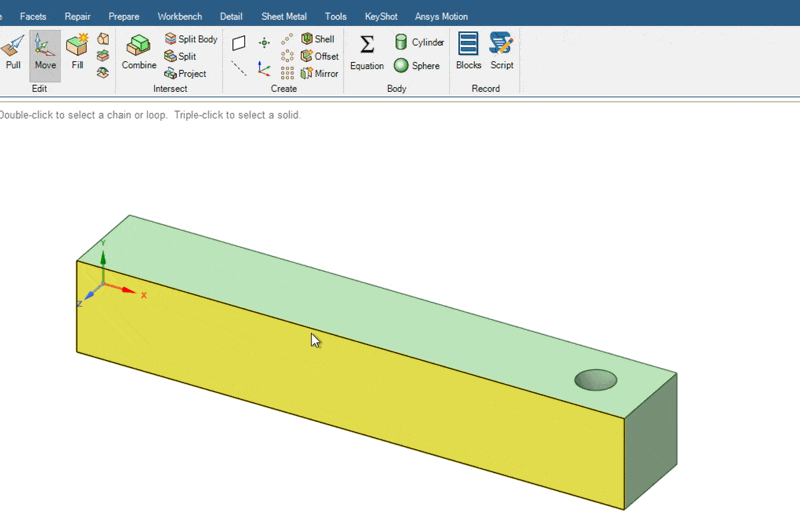

Objektpositionen ändern mit Move

Mit dem gleichen Vorgehen können Objekte wie z.B. Bohrungen hinsichtlich der Position verschoben werden:
