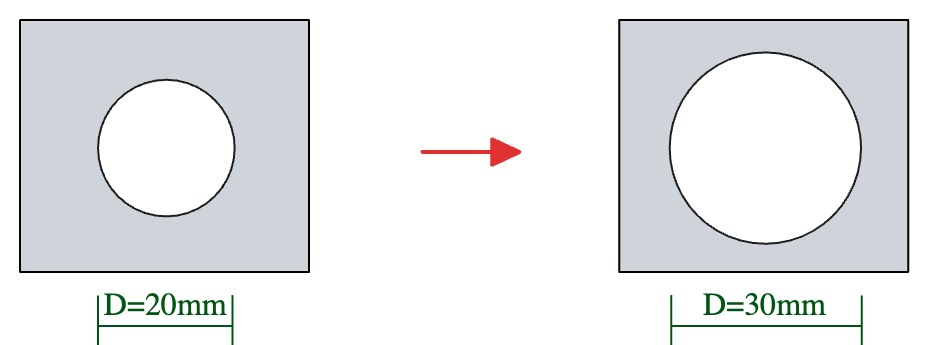

Radius ändern mit Pull¶

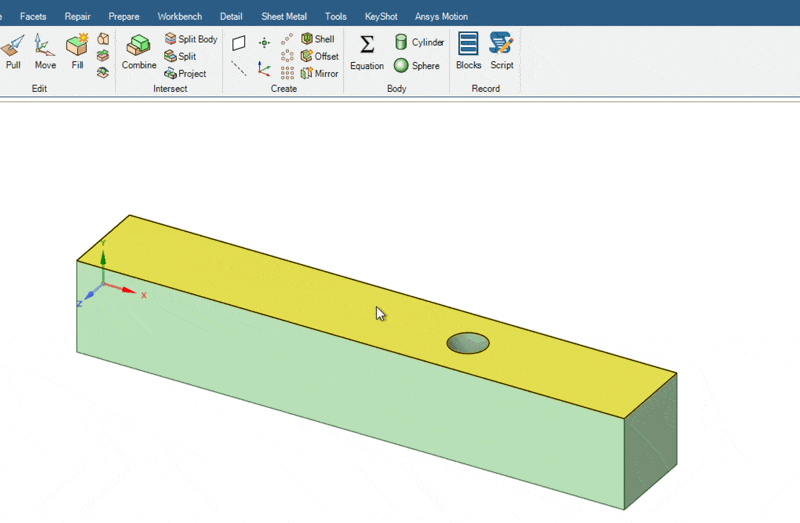

Ähnlich wie im Move Tool zuvor können wir mit dem Pull Tool nun Verrundungen verändern und so z.B. den Radius einer Bohrung ändern:
Pull Tool starten
Im Reiter Sketch (oder Design) das Pull-Tool auswählen
Fläche wählen
Bohrungsfläche anklicken deren Radius geändert werden soll
Radius eingeben und beenden
Radius eingeben, mit ENTER bestätigen und mit ESC aus dem Pull-Tool gehen

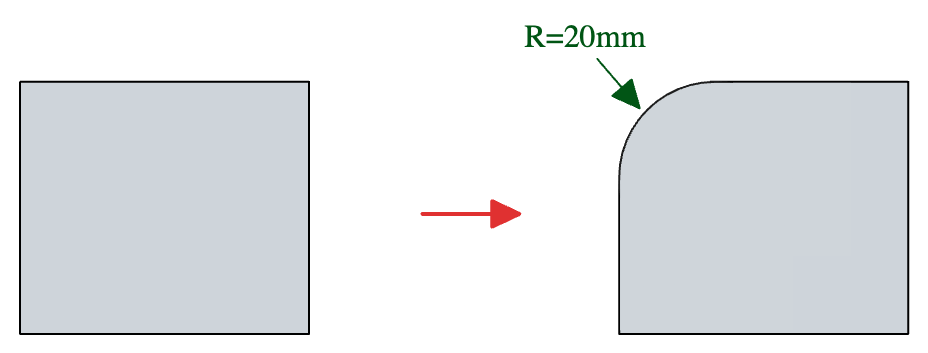

Kantenverrunden mit Pull¶
Wenn eine Verrundung noch nicht vorhanden ist kann diese mit dem Pull Tool auch erstellt werden:
Pull Tool starten
Im Reiter Sketch (oder Design) das Pull-Tool auswählen
Verrundungskante wählen
Kante anklicken die verrundet werden soll
Verrundung erstellen und bemaßen
Wert eingeben mit ENTER bestätigen und mit zweimal ESC beenden.
