Flächen teilen zum Anbringen von Randbedingungen

Zum anbringen von Randbedingungen müssen oft Flächen auf Körpern erstellt werden.

Flächen teilen mit Split

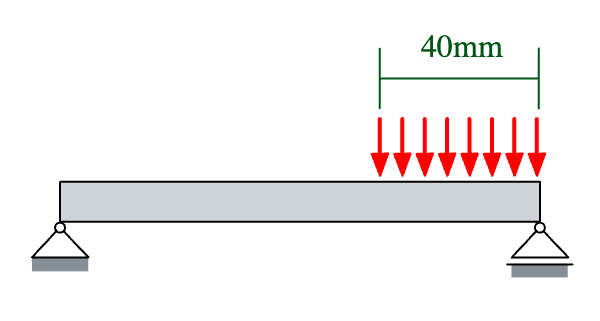

Im ersten Beispiel soll eine Fläche im Abstand von 40mm für eine Flächenlast erzeugt werden:

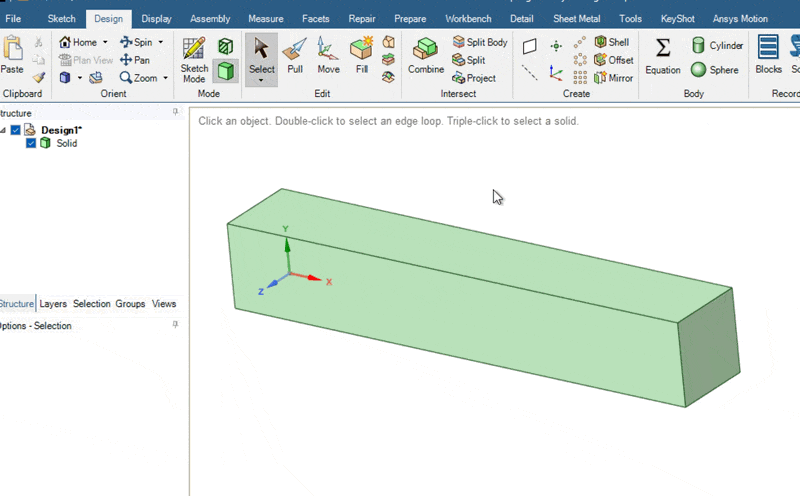

Split Tool auswählen und Fläche auswählen

Im Reiter Design das Split Tool auswählen und auf die Fläche klicken die geteilt werden soll.

Mit STRG gedrückt halten könnte man hier auch auch mehrere Flächen auswählen.

Splitfunktion UV Cutter Point auswählen

Im Menü links Select UV Cutter Point auswählen Maus auf Kante bewegen.

Länge einstellen

Mit TAB zur Längenbemaßung wechseln und Wert eingeben und mit ENTER bestätigen und den Modus mit 2x ESC beenden.

Flächen teilen mit Split und Ebenen

Durch Ebenen kann man gleich mehrere Flächen auf einmal teilen (wie im Beispiel Inbus im ersten Praktikum).

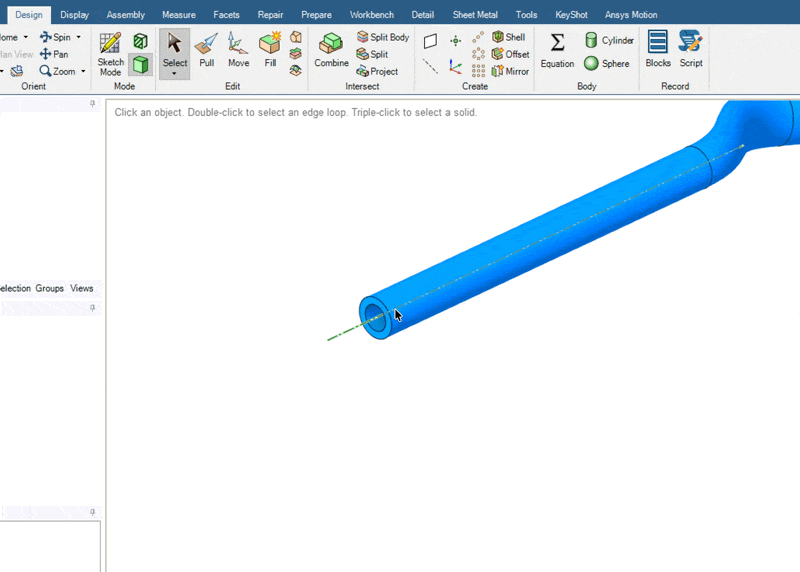

Jetzt verwenden wir die Ebene um im Abstand von 80mm eine Fläche an einem Lenker zu erzeugen an dem eine Kraft angreifen soll.

Ebene erstellen

Im Reiter Design das Ebenen Tool auswählen und auf die Fläche klicken auf der die Ebene erzeugt werden soll.

Ebene mit Move verschieben

Mit dem Move Tool die Ebene in die gewünschte Richtung und Abstand verschieben.

Mit dem Split Tool die Fläche mit der Ebene schneiden

Mit dem Split Tool die zu schneidenden Fläche anklicken im Menü links das Select Cutter Face (Säge-Icon) auswählen und die Ebene mit der geschnitten werden soll anklicken. Den Modus mit 2x ESC beenden.

Hinweis

Hier wird mit der Ebene nur eine Fläche auf dem Volumenkörper erzeugt. Im nachfolgenden Teil wird über ein sehr ähnlichen Workflow das gesamte Volumen mit der Ebene geschnitten.
