Körper teilen mit Split Body¶
Körper werden vorrangig geteilt für die folgenden Zwecke:
- Um Körpern unterschiedliche Materialien zuzuordnen
- Für eine bessere Vernetzung (kommt im Praktikum 3)
- Um Bereiche zu entfernen
Durch das Split Body Tool werden Körper aufgeteilt, es entstehen also mehrere Körper im Strukturbaum.
Körper teilen mit Split Body und vorhandenen Geometrien¶
Zum Trennen der Körper ist eine Trennebene notwendig. Dies kann eine bereits vorhandene Fläche sein, aber auch Linien die in einer Ebene verlaufen (z.B. auf einem Zylinder).

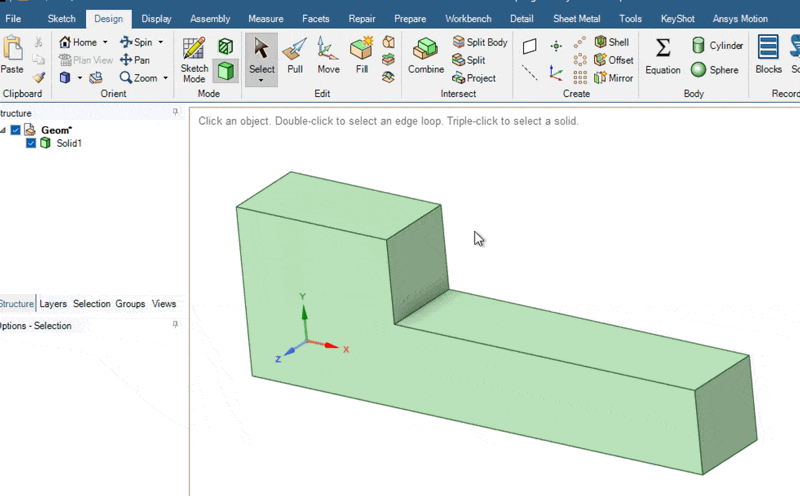

Hier wird dies beispielhaft gezeigt:
Split Body Tool auswählen und Körper auswählen
Im Reiter Design das Split Body Tool auswählen und auf den Körper klicken der geteilt werden soll.
Trennebene auswählen
Die Ebene anklicken die den Körper trennen soll und den Modus mit 2x ESC beenden.
Körper teilen mit Split Body und Ebenen¶

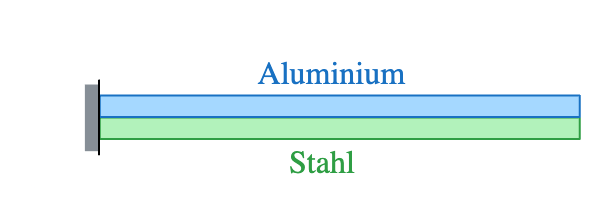

Als Beispiel verwenden wir ein Bimetall das in der Mitte geteilt werden soll um dem oberen und unteren ein unterschiedliches Material zuzuordnen:

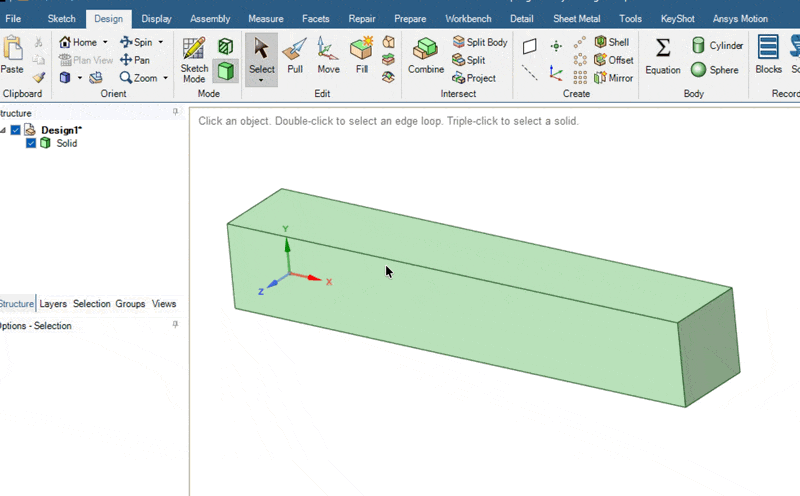

Ebene erstellen
Im Reiter Design das Ebenen Tool auswählen und auf die Fläche klicken auf der die Ebene erzeugt werden soll.
Ebene mit Move verschieben
Mit dem Move Tool die Ebene in die gewünschte Richtung und Abstand verschieben.
Mit dem Split Body Tool den Körper mit der Ebene schneiden
Mit dem Split Body Tool den zu schneidenden Körper anklicken im Menü links das Select Cutter (Säge-Icon) auswählen und die Ebene mit der geschnitten werden soll anklicken. Den Modus mit 2x ESC beenden.
Hinweis: Man könnte auch hier wieder mehrere Körper schneiden die vorher mit STRG selektieren worden und diese dann auch gleich an mehreren Ebenen schneiden.
