L-Profil verlängern und verrunden¶
Zur Übung der ersten Geometrieanpassung verwenden wir folgendes Beispiel welches wir komplett importieren (Download & Anleitung weiter unten).
Gegeben¶

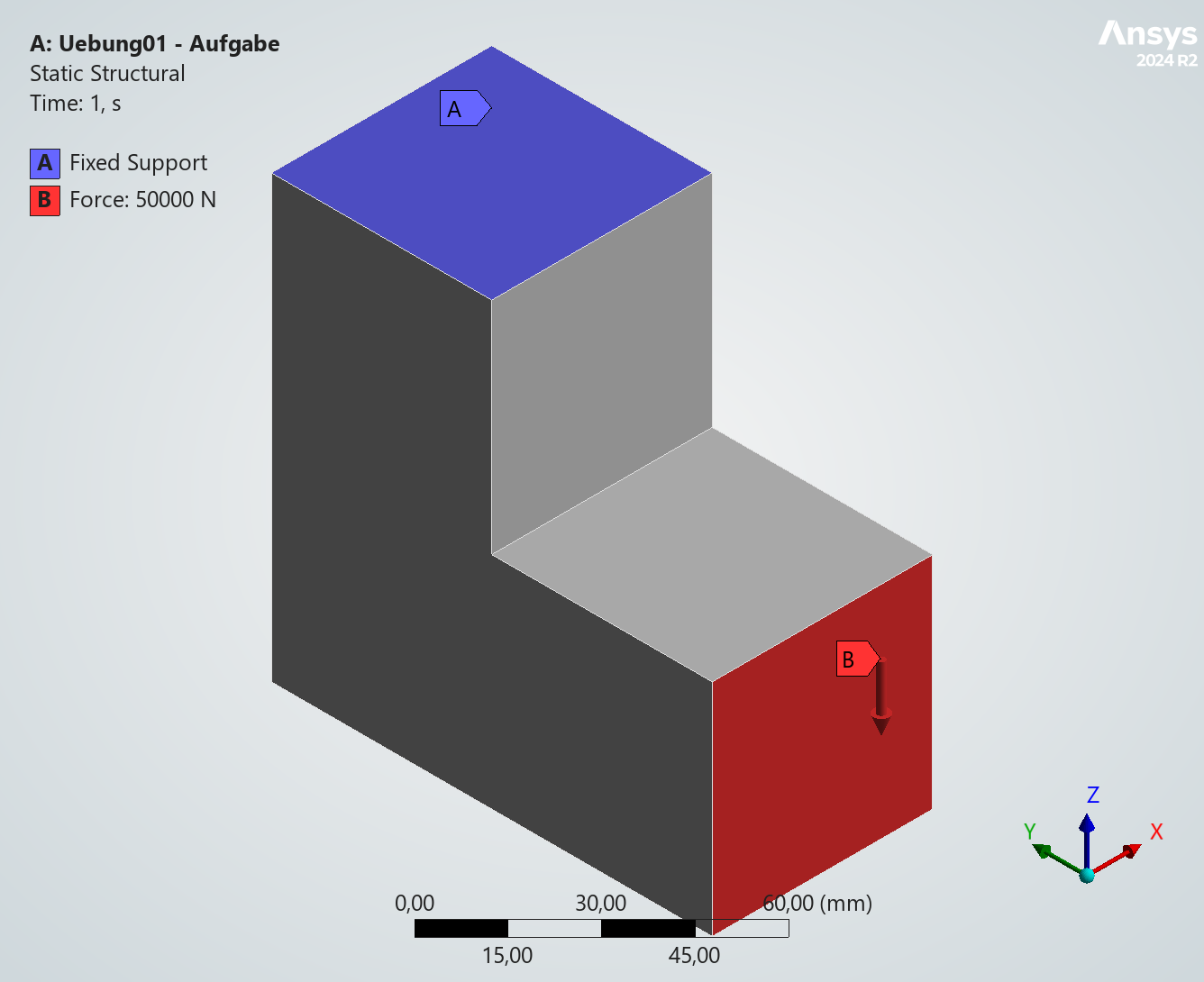

Es ist das gesamte Projektarchiv gegeben (Material,Geometrie,Netz,Lagerung und Belastung):
Projekt speichern
Im Workbench Projektmenü in der Menüleiste auf File und Save As.. das Projekt abspeichern
Am besten legen Sie sich unter D:\Studierende\ ein Ordner mit ihrem Namen an und speichern dort das Projekt mit dem Namen Praktikum2. Denken Sie daran keine Umlaute und Leerzeichen zu verwenden!

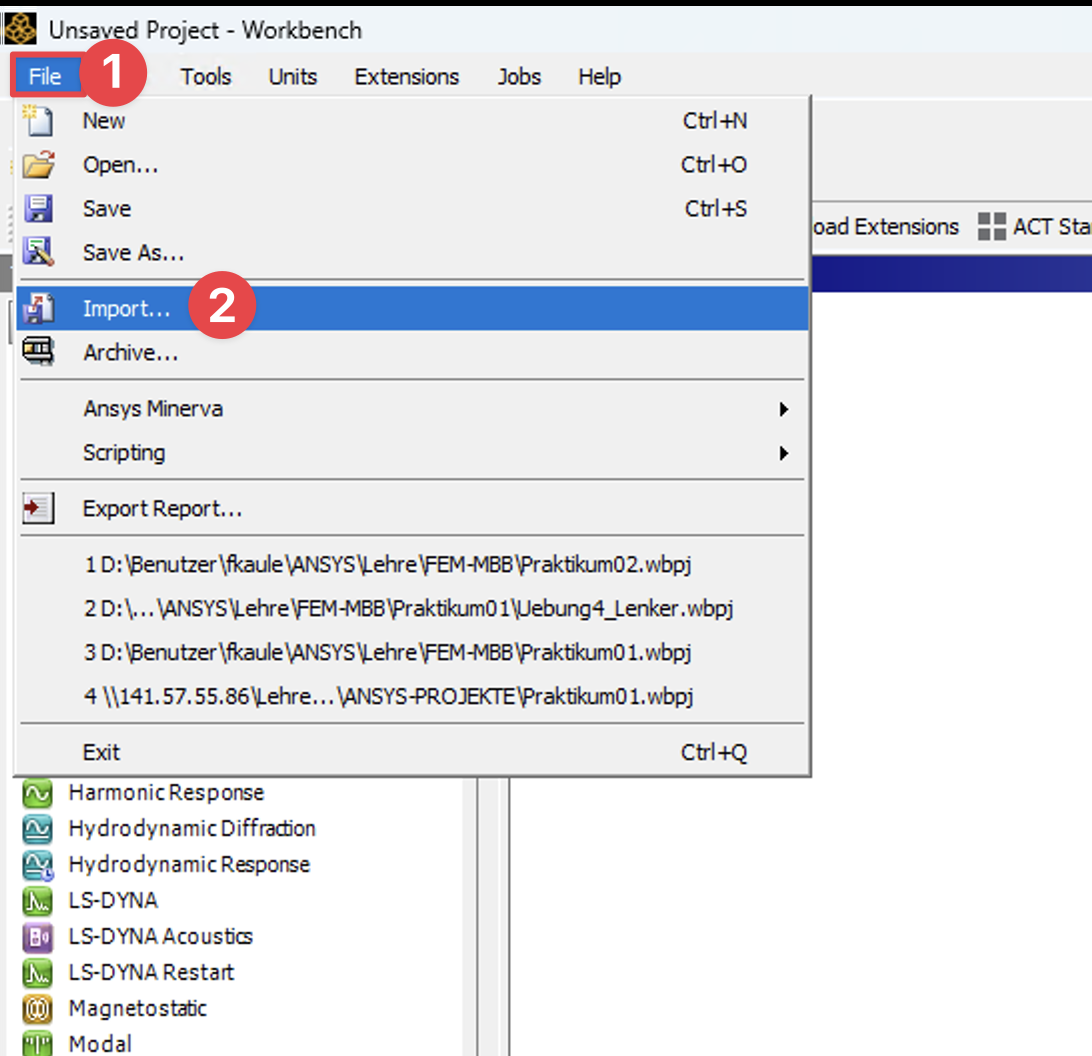

Archivdatei importieren
Im Workbench Projektmenü in der Menüleiste auf File und Import klicken

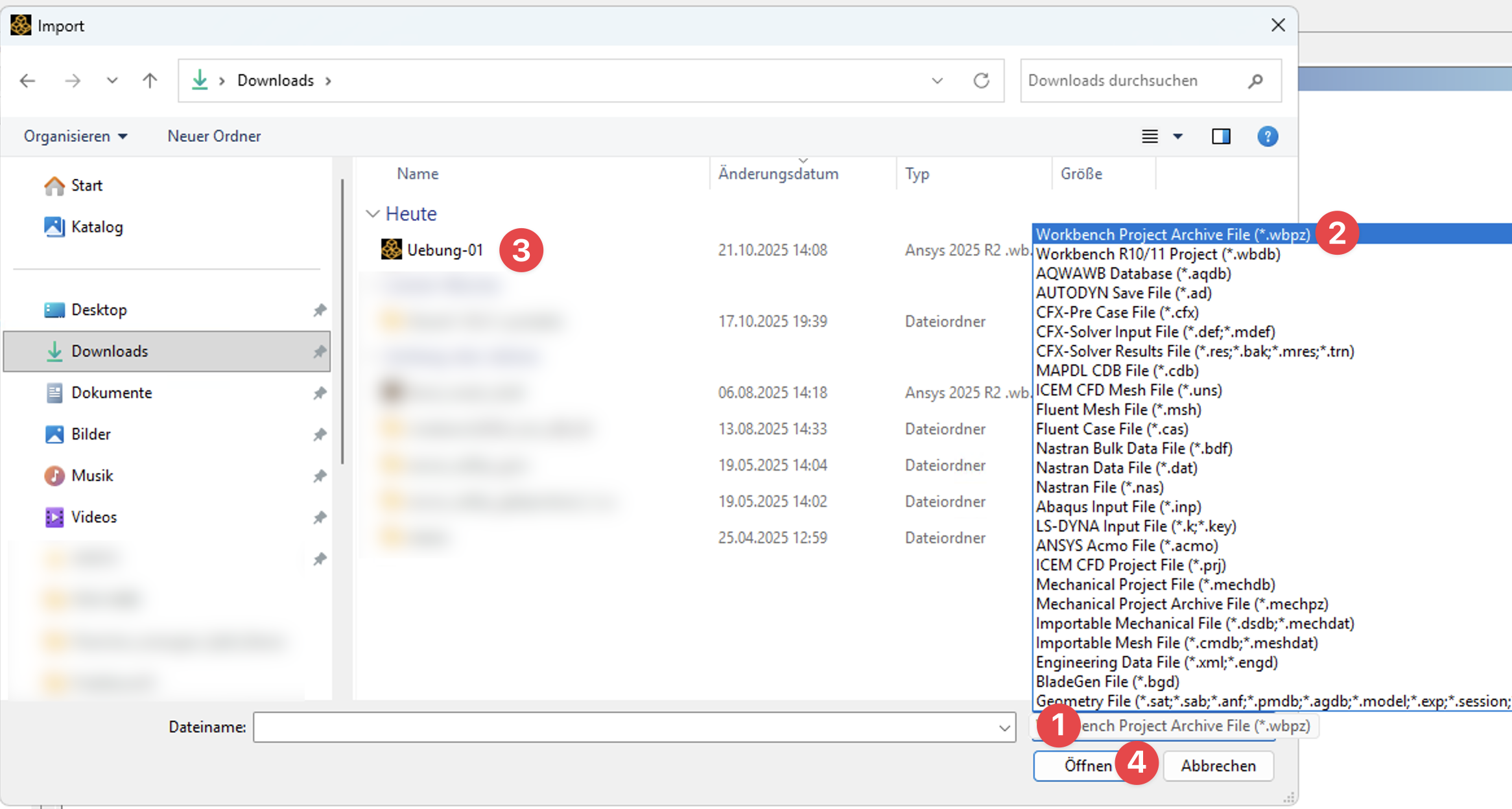

Archivdatei auswählen
Im Dateiexplorer zum Speicherort navigieren, rechts unten als Typ Workbench Projekt Archive File (*.wbpz) auswählen und die zu importierende Datei auswählen und Öffnen klicken
Aufgabenstellung¶

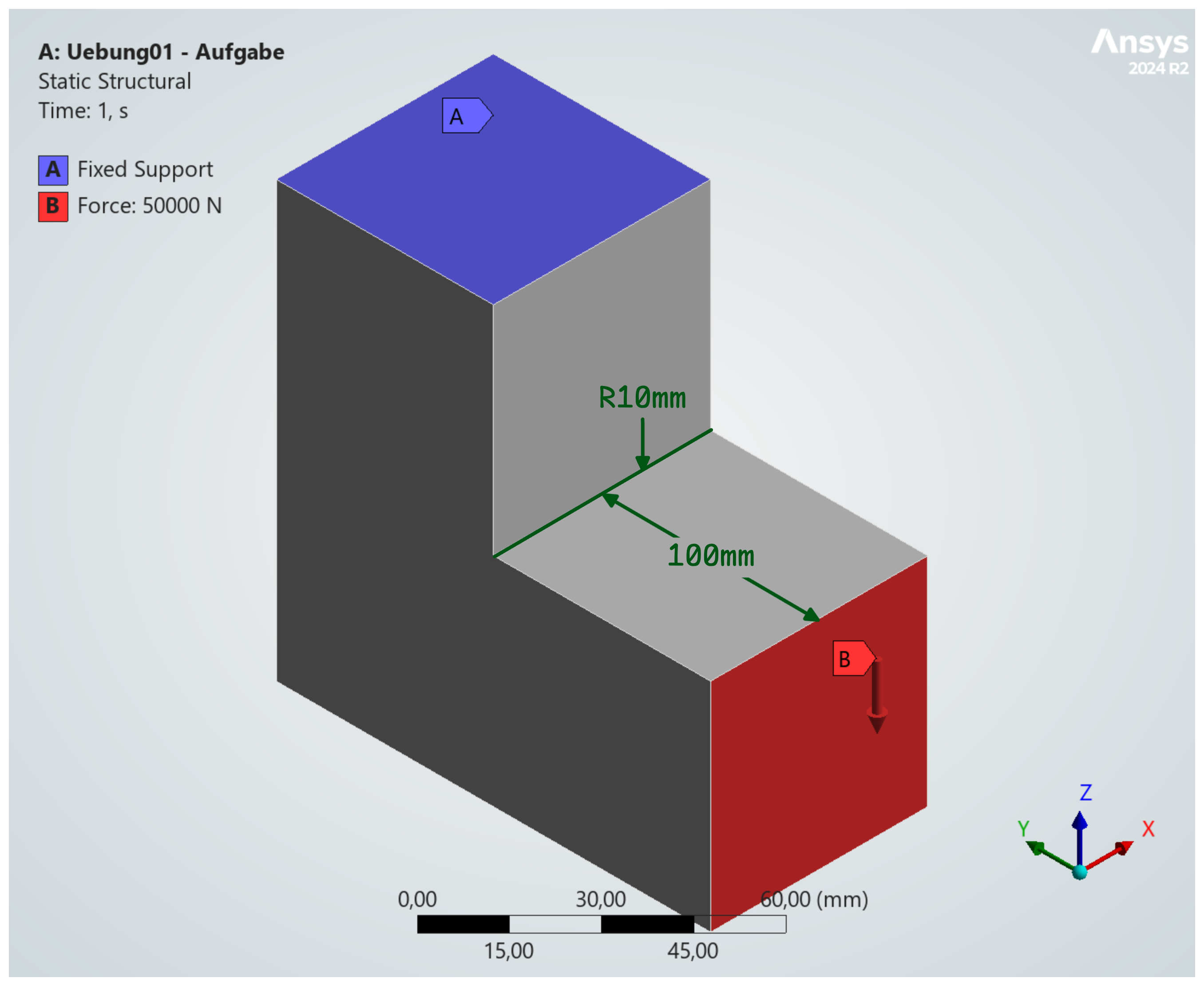

Nach dem Import der Archivdatei (siehe oben) öffnen Sie die Geometrie mit SpaceClaim und ändern die Geometrie wie folgt:
- Verlängern Sie die Geometrie auf die in dem Bild dargestellte Länge 100mm
- Erzeugen Sie eine Kantenverrundung im Radius von 10mm
Berechnen Sie anschließend die folgenden Größen:
