Wanddicke am Lenker erhöhen¶
Als zweites Beispiel verwenden wir den Lenker aus dem ersten Praktikum und wollen hier die Wandstärke um 2 mm erhöhen.
Gegeben¶

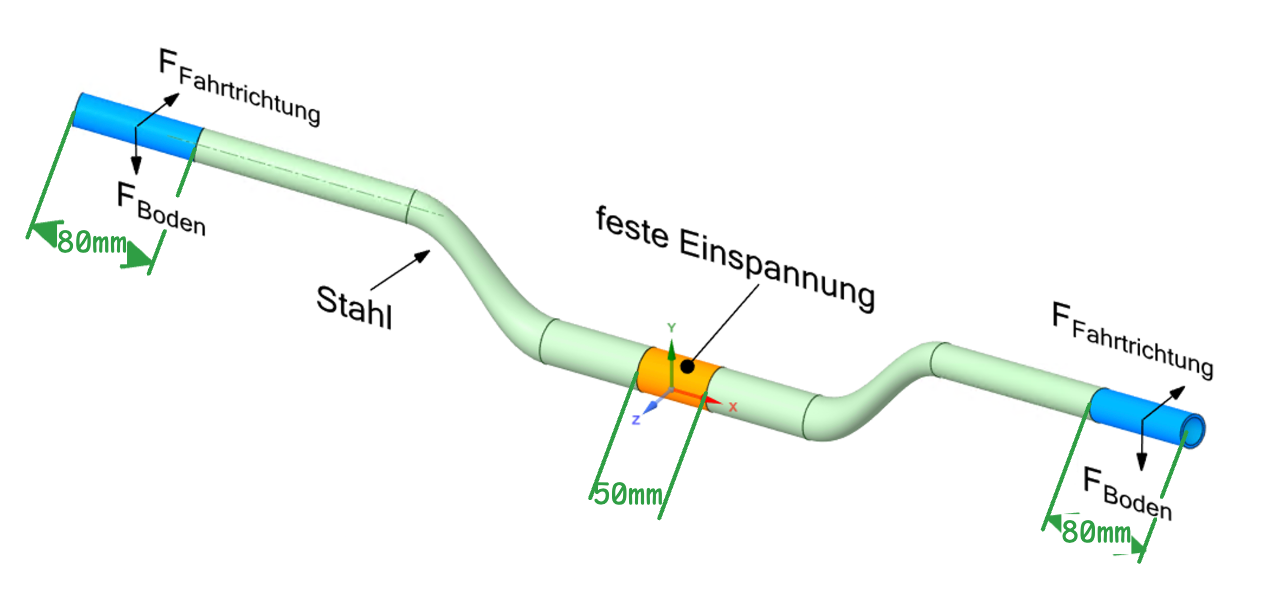

Es ist das gesamte Projektarchiv gegeben (Material,Geometrie,Netz,Lagerung und Belastung):
Aufgabenstellung¶
Nach dem Import der Archivdatei öffnen Sie die Geometrie mit SpaceClaim und ändern die Geometrie wie folgt:
- Erhöhen Sie die Wanddicke im gesamten Lenker um 2mm (Innenradius um 2mm verkleinern)
Hinweise¶

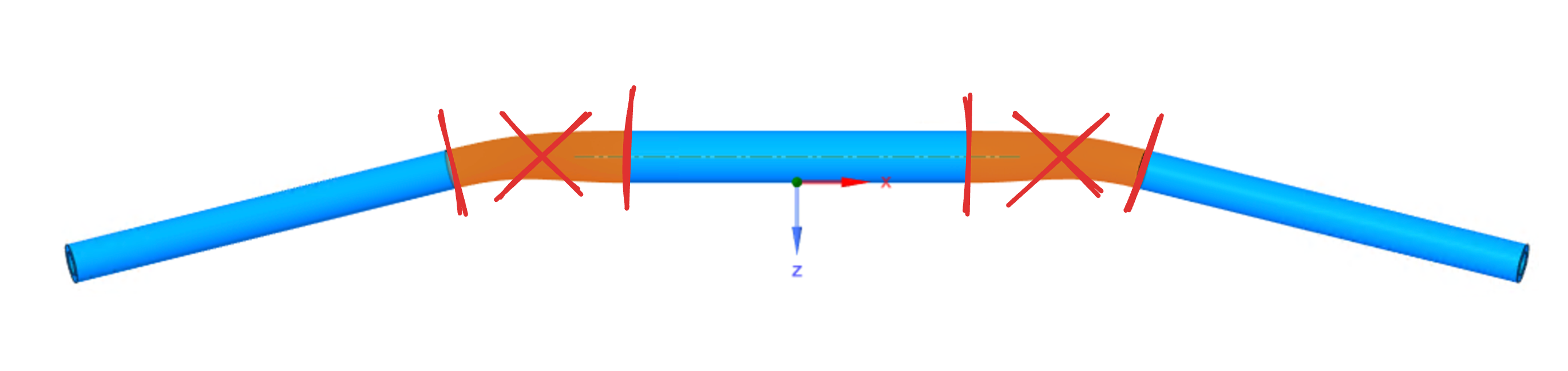

SpaceClaim: Körper an Übergangsstellen mit Split Body auftrennen und Übergang entfernen
Im Übergangsbereich kann die Wandstärke nicht geändert werden (weil diese auf beiden Seiten auch unterschiedlich ist). Trennen Sie die Übergangsbereiche auf mit Split Body und löschen Sie diesen und erzeugen Sie den Übergang nach der Anpassung der Wandstärke erneut
SpaceClaim: Wanddicken um 2mm erhöhen
Mit dem Pull Tool die Wandstärken um 2 mm erhöhen (Innenradius 2 mm kleiner).
SpaceClaim: Übergangsbereiche erstellen
Mit dem Blend Tool die Übergangsbereiche wieder erstellen

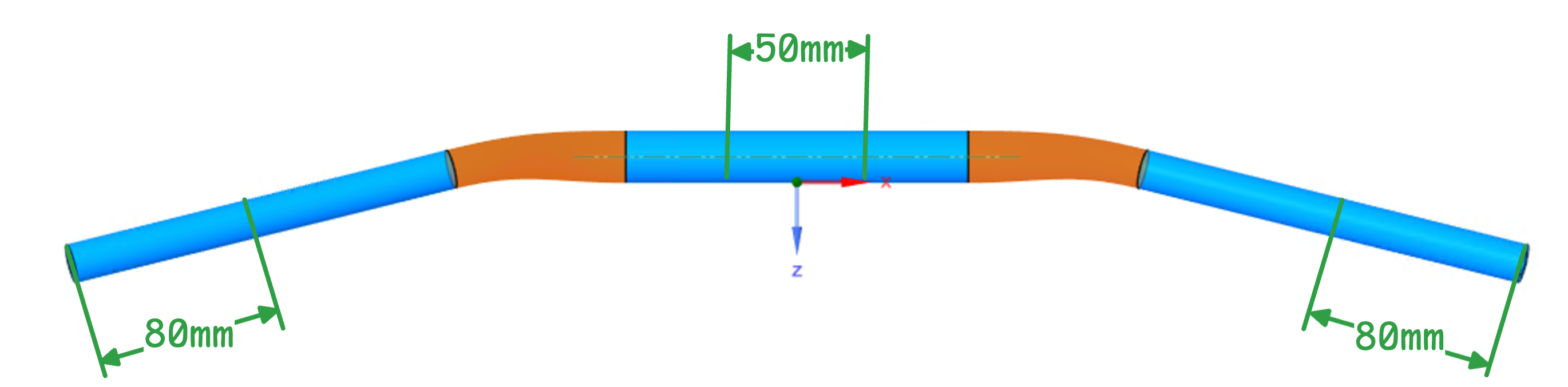

SpaceClaim: Flächen für Randbedingungen erstellen
Mit Ebenen und dem Move Tool und Split Tool die Flächen für die Randbedingungen neu erstellen. Für den mittleren Bereich die Ebenen durch anklicken der x-Achse erstellen.
Workbench Projektmenü: Geometrie neu reinladen
Rechtsklick auf Model > Update

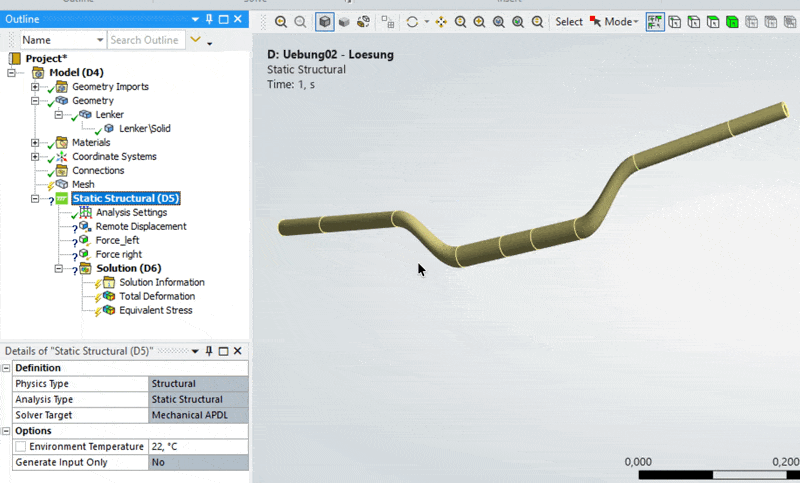

Mechanical: Material neu zuordnen
Im Strukturbaum: Geometry > Lenker anklicken und im Detailfenster unter Asssignment das Material Alu zuweisen
Mechanical: Flächen in Randbedingungen wieder hinzufügen
Gesucht¶
Berechnen Sie anschließend die folgenden Größen:
