Einführung in Lagerungen

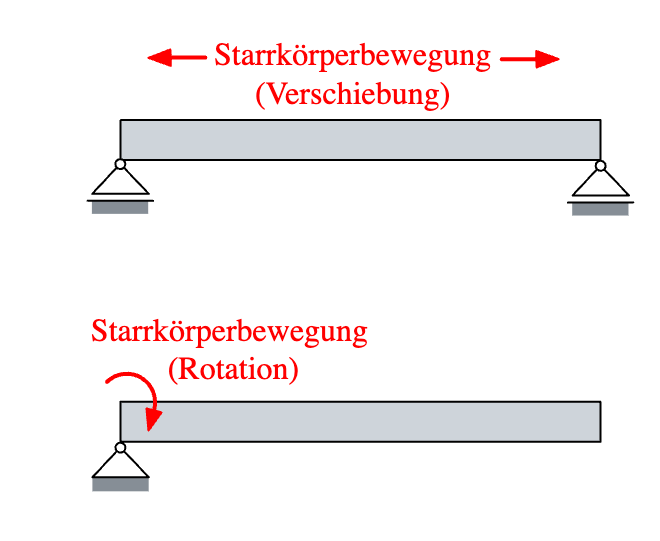

Lagerungen verhindern an definierten Orten der Geometrie eine Bewegungen in eine oder mehrere Richtung(en). Ziel ist es dabei immer möglichst die Lagerungen aus der Realität abzubilden und Starrkörperbewegungen zu verhindern.

Anbringen von Randbedingungen

Geometrie auswählen

Je nach Geometrie das jeweilige Selektionstool anklicken (Punkt/Kante/Fläche/Körper) und die Geometrie selektrieren

Mehrere Geometrien mit STRG gedrückt halten auswählen

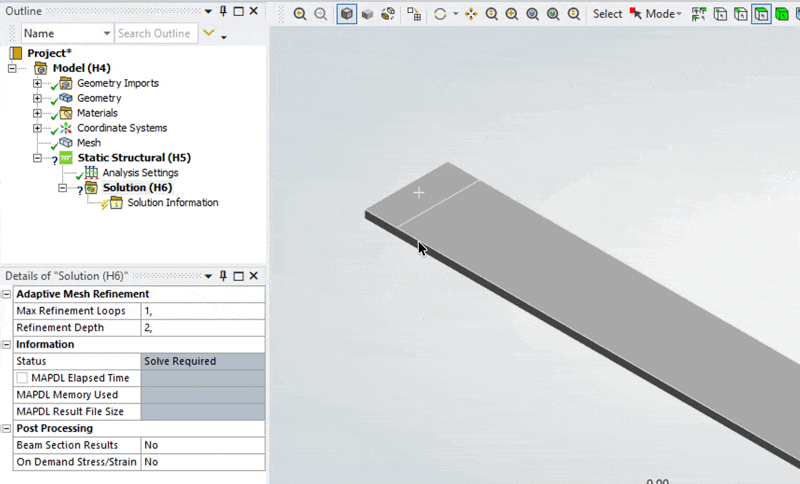

Randbedingungen hinzufügen

Im Strukturbaum: Rechtsklick auf Static Structural > Insert und dann die jeweilige Randbedingung auswählen

Randbedingungen Details bearbeiten

Im Detailfenster: Details bearbeiten wie z.B. den Wert der Verschiebungen in die jeweilige Achse

Geometrie austauschen

Weg 1: über das Detailfenster neue ausgewählte Geometrie mit Apply bestätigen

Info

Funktioniert auch für mehrere Geometrien (z.B. mehrere Flächen die über STRG selektiert worden)

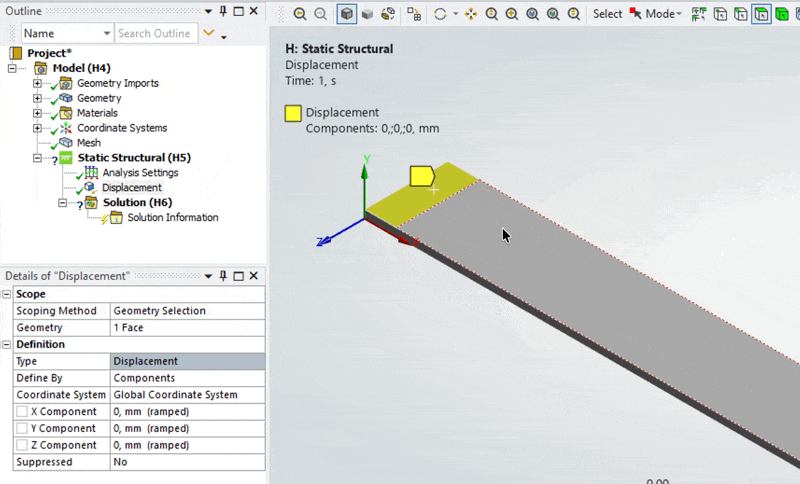

Weg 2: Direkt im Grafikfenster Geometrie austauschen

Info

Funktioniert nur mit einer Geometrie

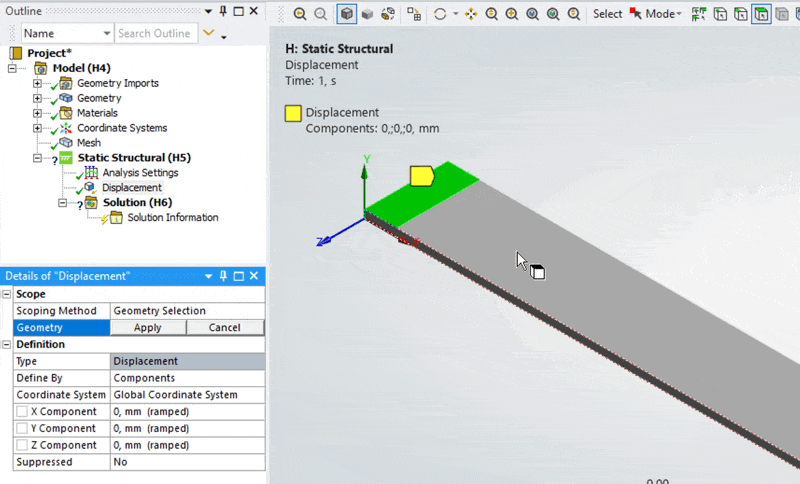

Geometrie im Grafikfenster hinzufügen

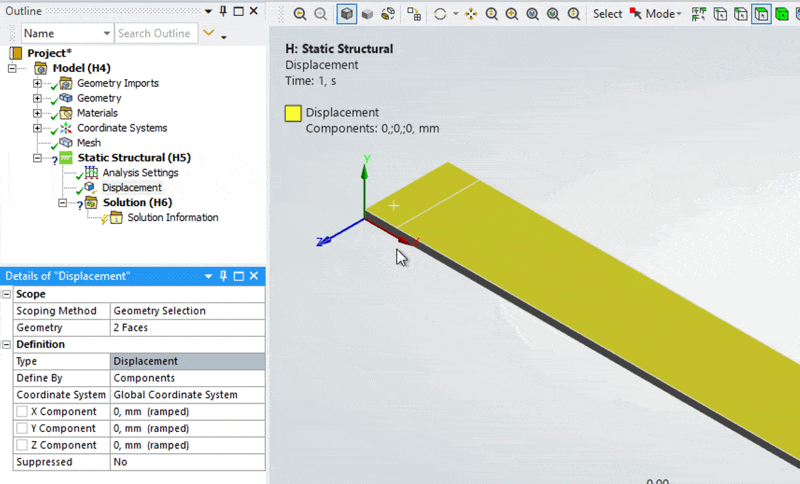

Geometrie im Grafikfenster entfernen
