Lagerungsbeispiel Lineal über Kante belastet

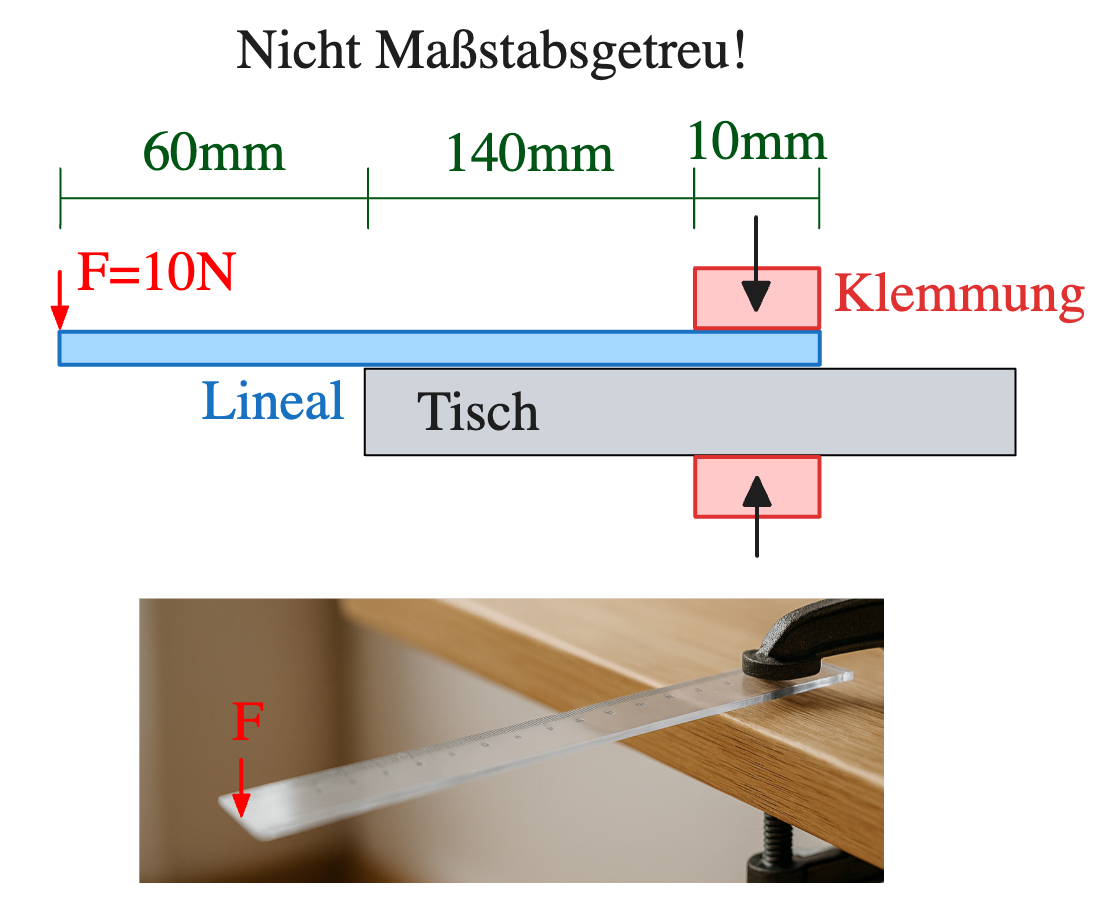

Im dritten Beispiel versuchen wir Lagerungsbedingungen aus einem realen Beispiel (Lineal über Kante) in Randbedingungen in ANSYS zu übertragen:

Gegeben

Es ist das gesamte Projektarchiv gegeben (Material,Geometrie,Netz und Belastung):

Uebung-03.wbpz

Aufgabenstellung

Nach dem Import der Archivdatei öffnen Sie die Geometrie mit SpaceClaim und ändern die Geometrie wie folgt:

• Fügen Sie die Lagerung analog des gegebenen Bildes ein nur mit der Randbedingung Displacement ein

Gesucht

Berechnen Sie anschließend die folgenden Größen:

Die maximale Durchbiegung \(u_{\max }\) in mm

🎯 Lösung

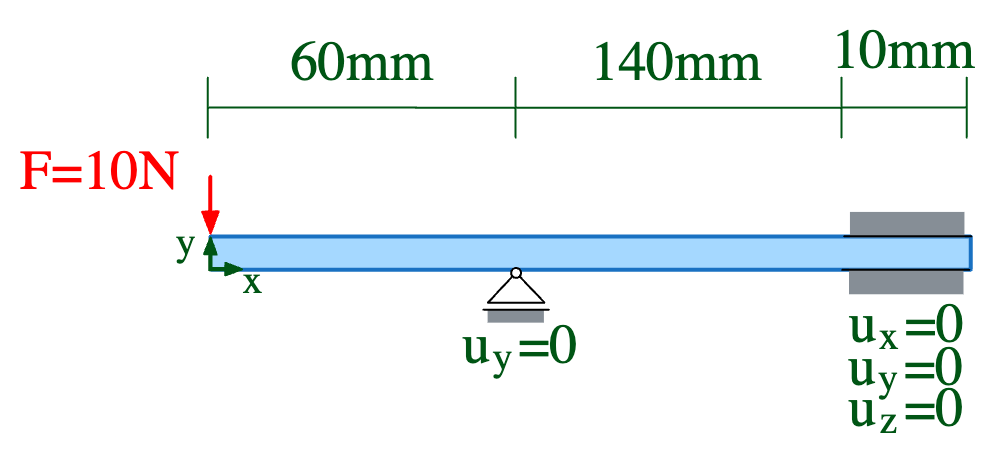

Randbedingung

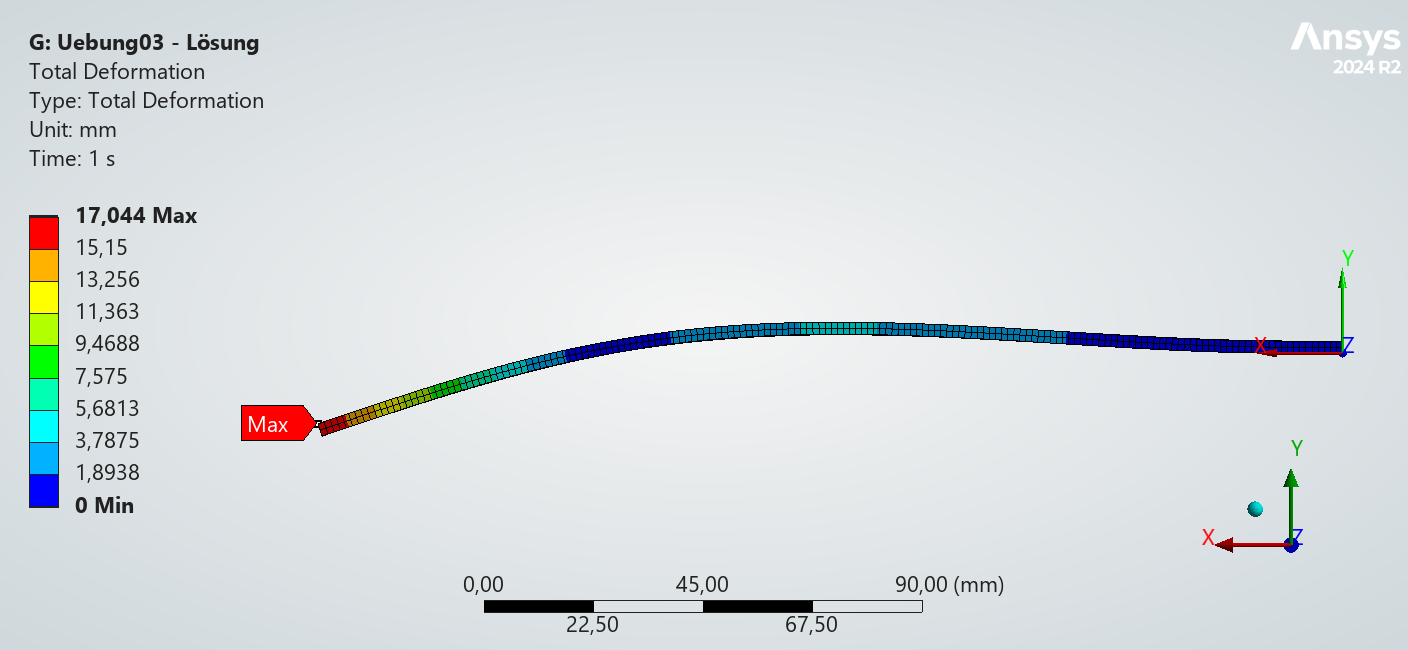

Gesamtverschiebung
