vereinfachte Fahrradbremse (v-Break)¶

Im fünften Beispiel schauen wir uns ein Teil einer stark vereinfachten Fahrradbremse an die drehbar gelagert wird und an der Stelle wo normalerweise die Bremsbelege sind gehalten werden soll und mit einer Zugkraft beaufschlagt wird.

Gegeben¶

Material¶

Stahl

Elastizitätsmodul \(E=210\,\mathrm{GPa}\)
Querkontraktionszahl \(\nu=0{,}3\)

Geometrie¶

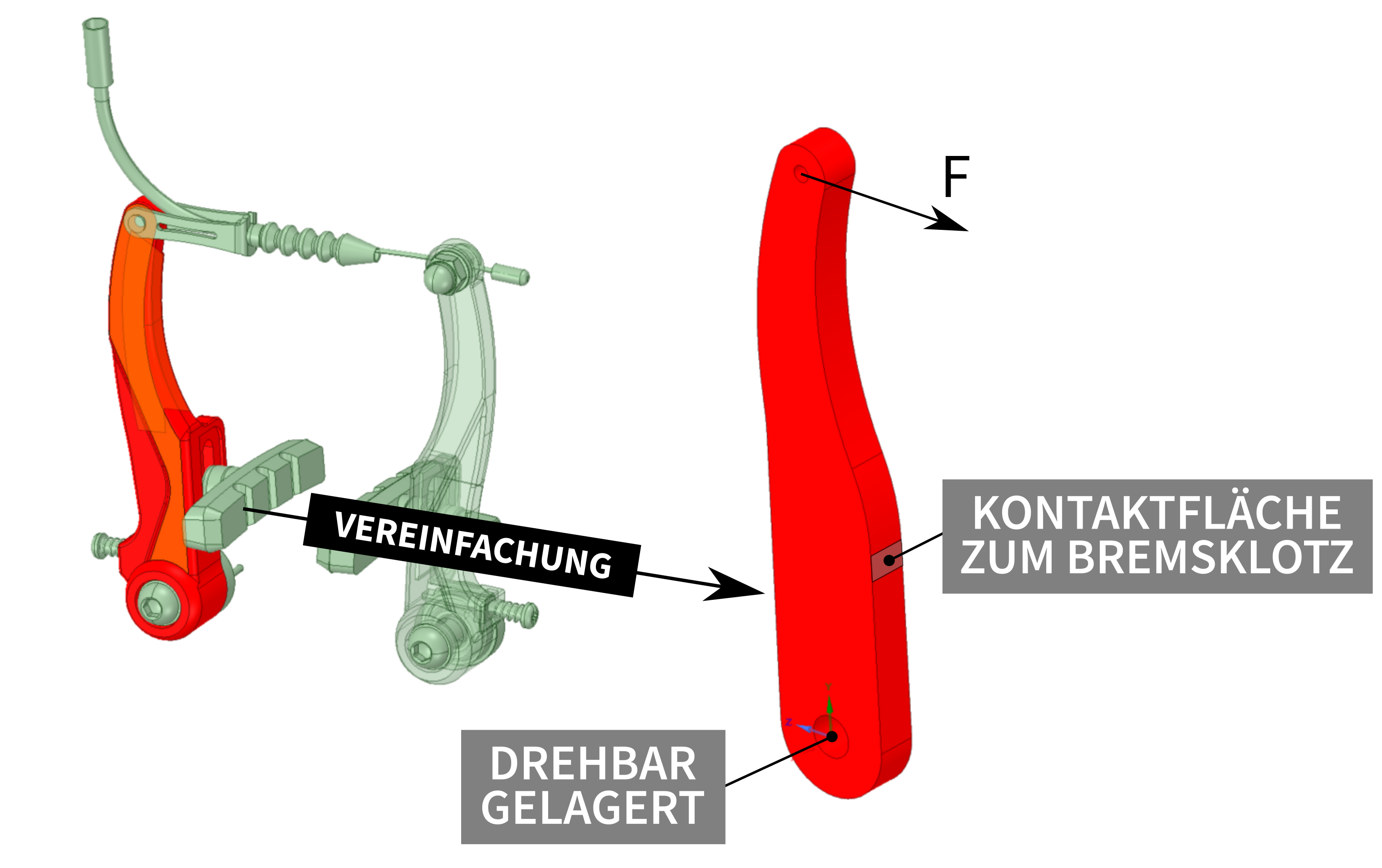

stark vereinfachte v-Break:

v_Break_vereinfacht.scdoc

Vernetzung¶

Netzgröße global: 1 mm

Randbedingungen¶

Lagerung:

Drehbar gelagert
Elastische Bettung m Bereich des Bremsklotz mit Fundamentsteifigkeit \(k=30\,\mathrm{N/mm^3}\)

Belastung:

Kraft \(F_z=-200\,\mathrm{N}\)

Gesucht¶

Berechnen Sie anschließend die folgenden Größen:

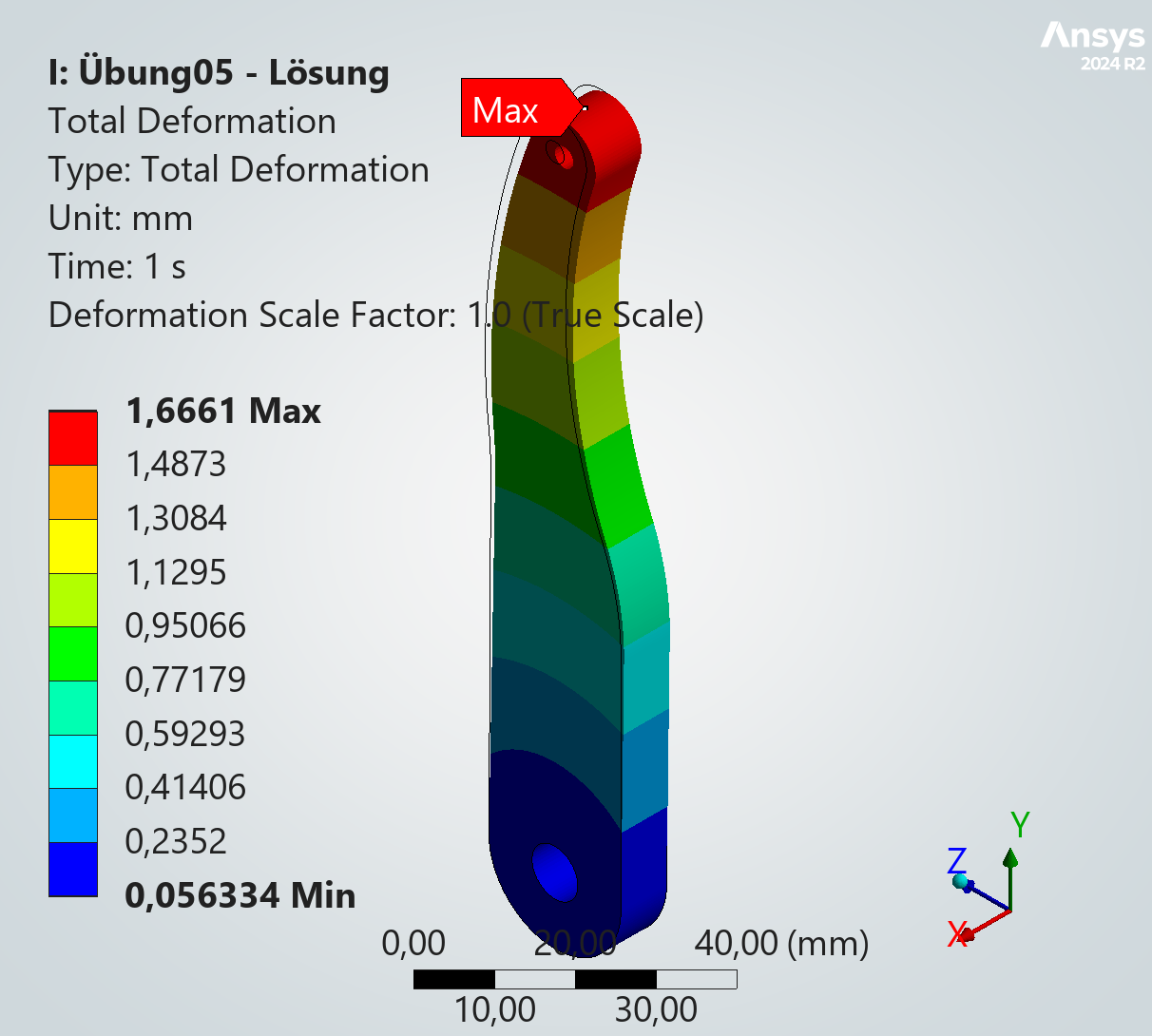

Die maximale Durchbiegung \(u_{\max }\) in mm¶

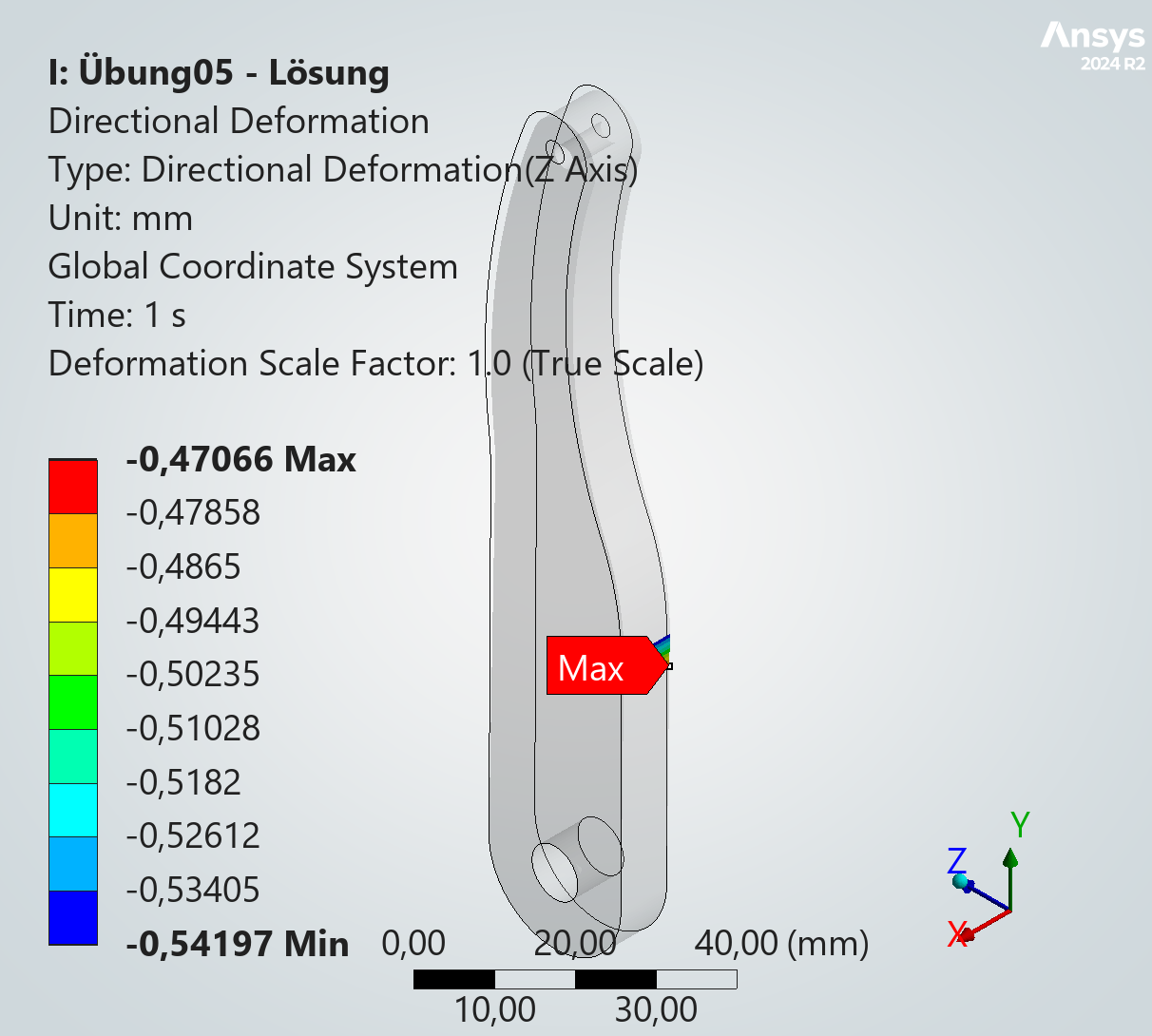

Betrag der mittleren Verschiebung der elastischen Bettung in z-Richtung \(u_{z,}\) in mm¶

Fläche auswählen

Die Fläche an der die elastische Bettung wirkt auswählen

Directional Deformation einfügen

Im Strukturbaum: Rechtsklick auf Solution > Insert > Deformation > Directional

z-Achse auswählen

Im Detailfenster: Unter Orientation die z-Achse auswählen

Mittelwert auslesen

Im Detailfenster: Unter Results den Mittelwert auslesen

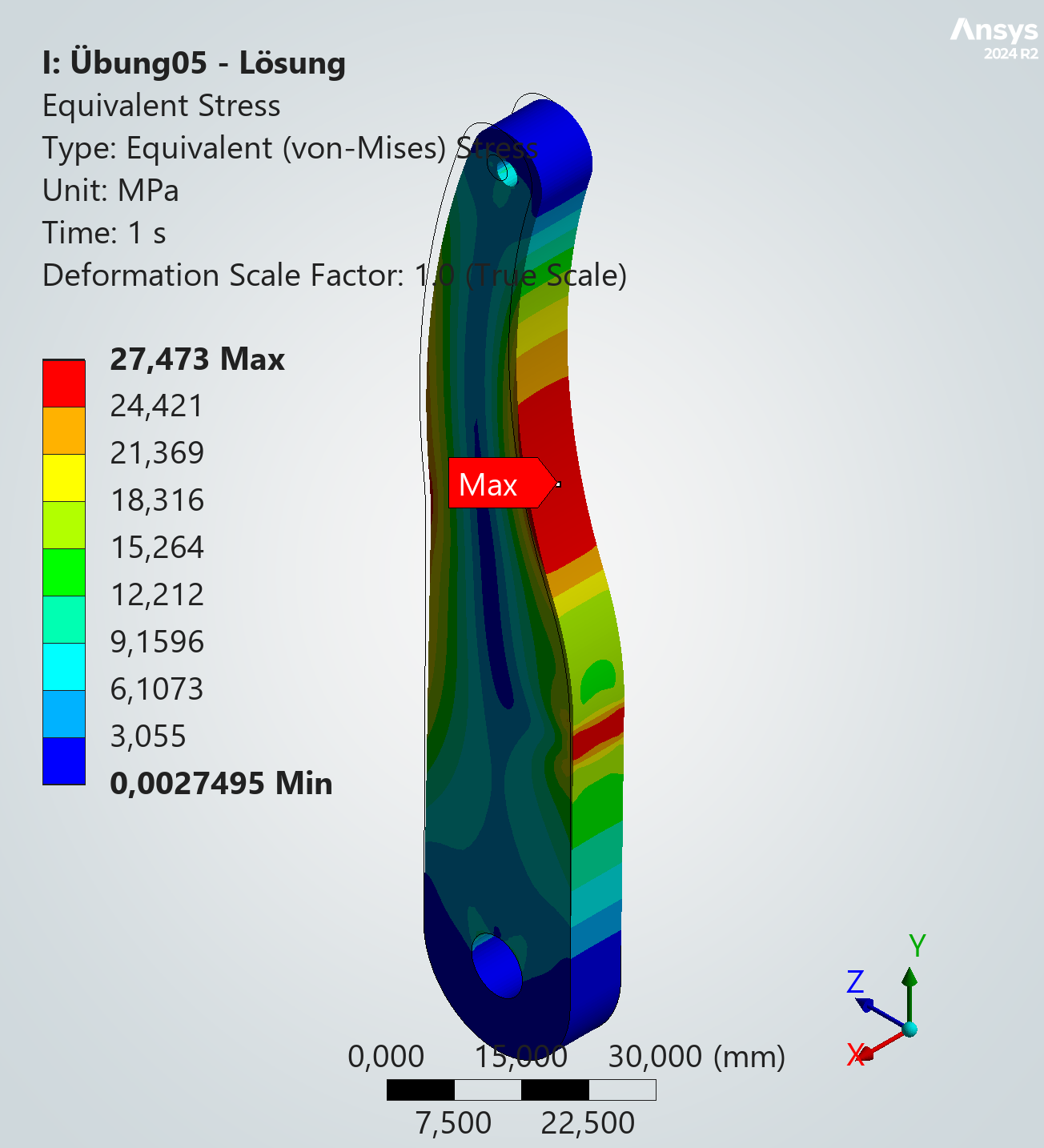

Die maximale von-Mises Vergleichsspannung \(\sigma_{Mises, \max }\) in MPa¶

🎯 Lösung

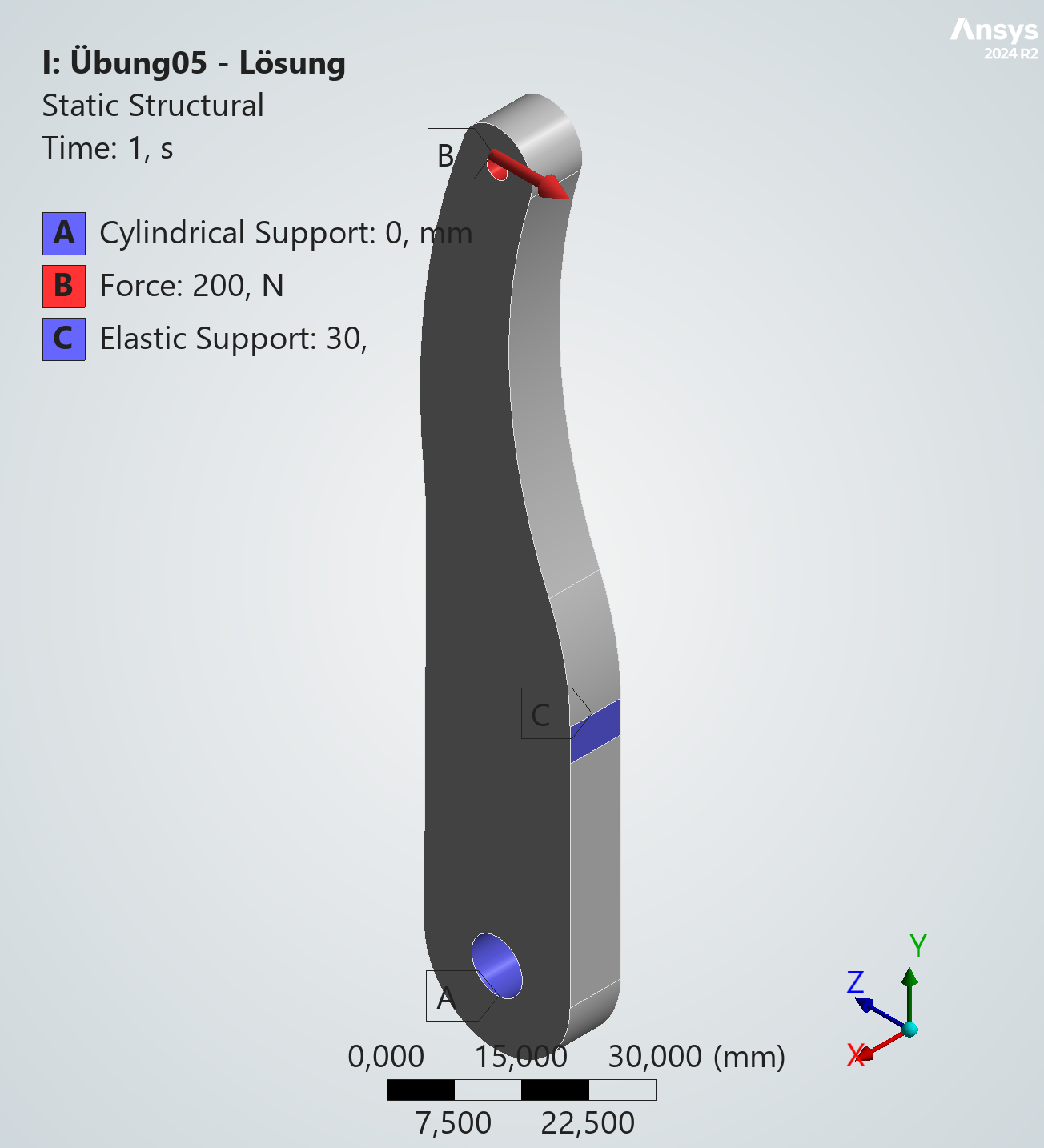

Lagerung (cylindrical mit tangential frei)
