Lenkkopfsteifigkeit Fahrradrahmen¶

Im siebten Beispiel verwenden wir erneut den vereinfachten Fahrradrahmen. Wer dies in dem vorherigen Teil nicht gemacht hat, kann auch die gegebene Geometrie verwenden.

Gegeben¶

Material¶

Aluminiumlegierung 6061-T6

Elastizitätsmodul \(E=68{,}3 \mathrm{GPa}\)
Querkontraktionszahl \(\nu=0{,}33\)

Geometrie¶

Selbstvereinfachte Rahmengeometrie oder diese fertig aufbereitete:

TrekkingRahmen_vereinfacht.scdoc

Vernetzung¶

Netzgröße global: 10 mm

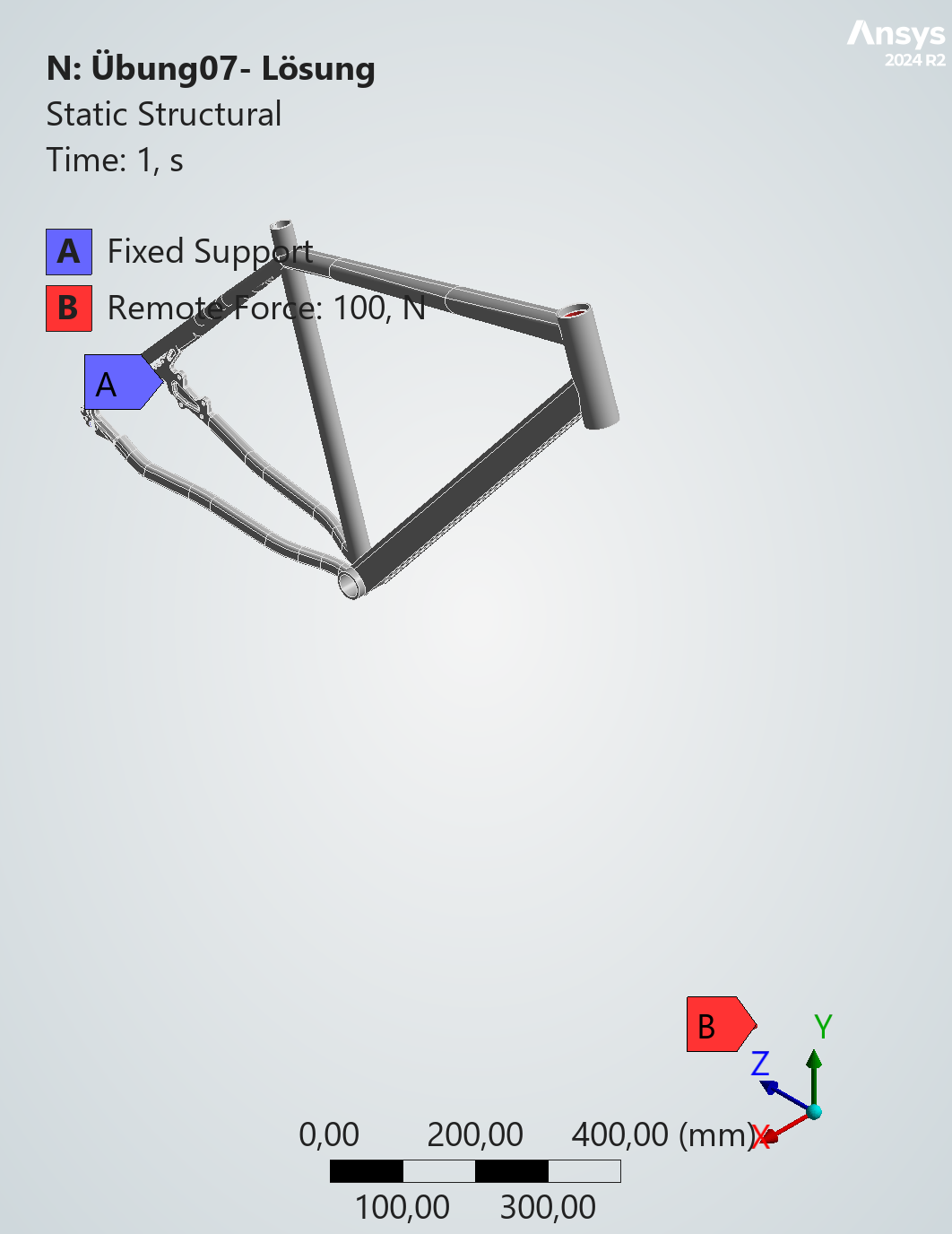

Randbedingungen¶

Lagerung:

Feste Einspannung im Bereich der hinteren Achslagerung

Belastung:

Kraft \(F_{x}=100\,\mathrm{N}\) horizontal quer zur Fahrtrichtung auf den Remote Point

Hinweis¶

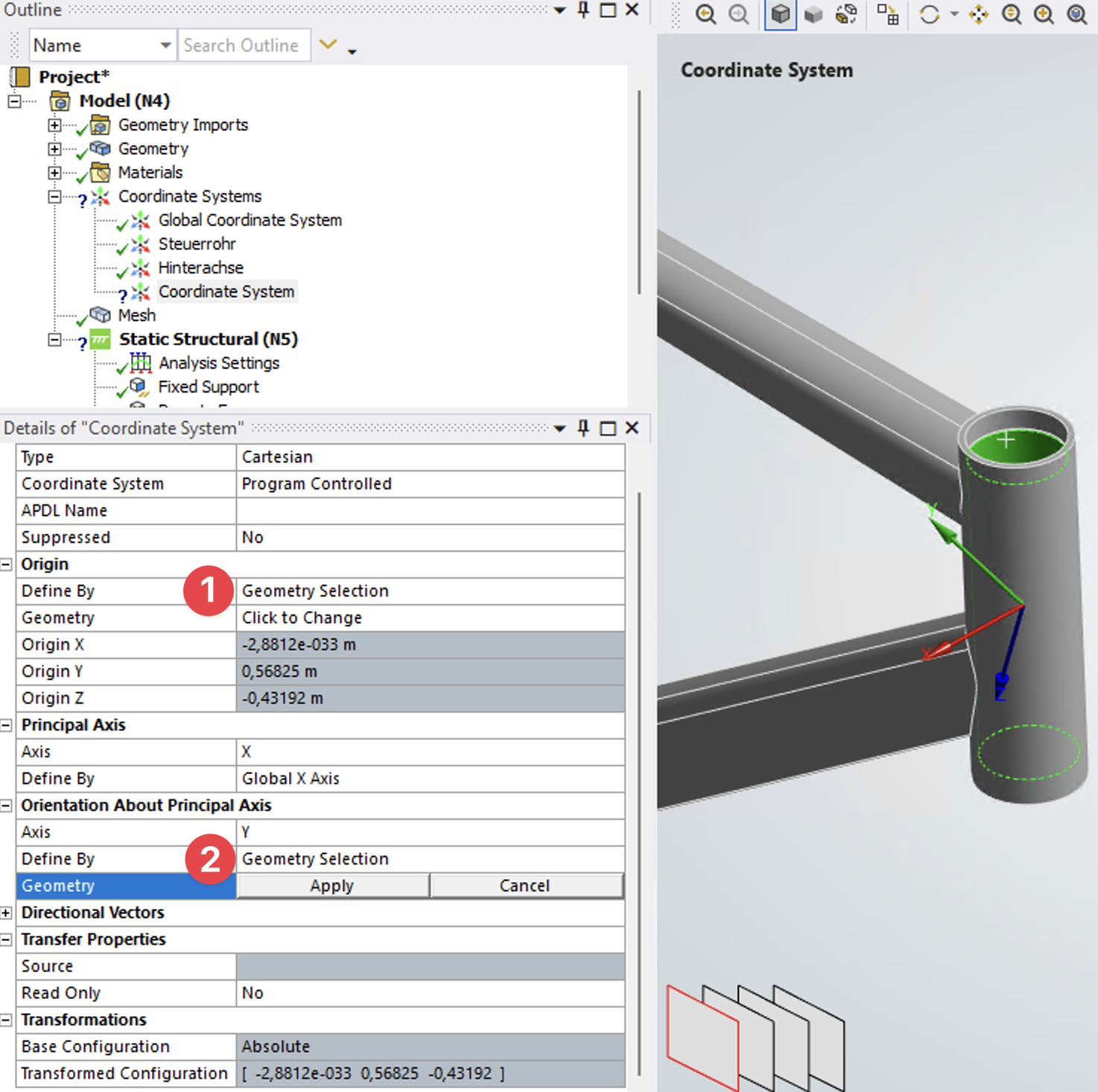

Für die Remote Force müssen Sie ein neues Koordinatensystem in das Steuerrohr setzen und gleichzeitig die y-Achse als Referenz auswählen damit die Richtung der y-Achse der Richtung des Steuerrohrs entspricht. Dadurch können Sie den Abstand von 1000mm vom Mittelpunkt des Steuerrohrs genau einstellen.

Gesucht¶

Berechnen Sie anschließend die folgenden Größen:

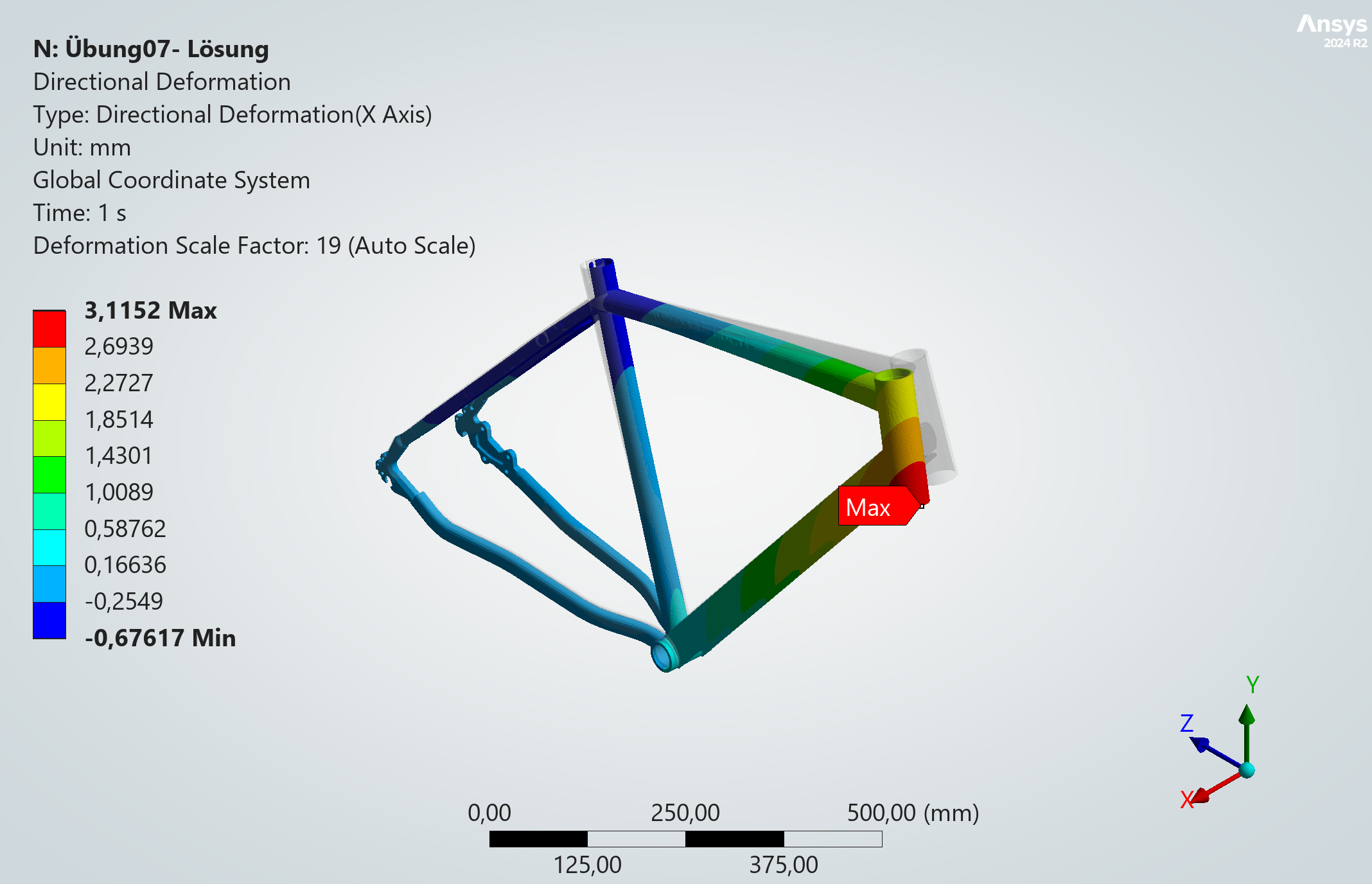

Die maximale Verschiebung in x-Richtung \(u_{x,max}\) in mm¶

🎯 Lösung
