Übung 3 - Kurbelarm

Im dritten Beispiel wenden wir nun das gelernte bezüglich der Vernetzung an einem Kurbelarm an.

Gegeben

Material

Aluminium

• Elastizitätsmodul \(E=70 \mathrm{GPa}\)
• Querkontraktionszahl \(\nu=0{,}34\)

Geometrie

Es ist die Geometrie gegeben:

Geometrie: Uebung-03-Kurbelarm.scdoc

Vernetzung

• Verwenden Sie ein konvergierte Netzgröße im Bereich maximalen Spannung

Randbedingungen

Lagerung:

• Der Kurbelarm soll an der Stelle (Einspannung) so gelagert werden, als wäre er an einer feststehenden Achse befestigt.

Belastung:

• Die Gewichtskraft einer Person auf das Pedal soll abstrahiert werden. Dazu wird eine Kraft \(F=800 \mathrm{N}\) in negativer x-Richtung auf die (Bohrung) ausgeübt, wobei der Angriffspunkt 50 mm in negativer y-Richtung vom Mittelpunkt der (Bohrung) entfernt liegt.

Aufgabenstellung

Berechnen Sie die maximale Verformung und maximale von-Mises Vergleichsspannung für das Bauteil mit einem konvergiertem Netz.

Gesucht

Berechnen Sie die folgenden Größen:

Die maximale Durchbiegung \(u_{\max }\) in mm

Die maximale von-Mises Vergleichsspannung \(\sigma_{von Mises}\) in MPa

🎯 Lösung
Netz: global 3mm , im Bereich des Spannungsmaximums: 0,1mmm

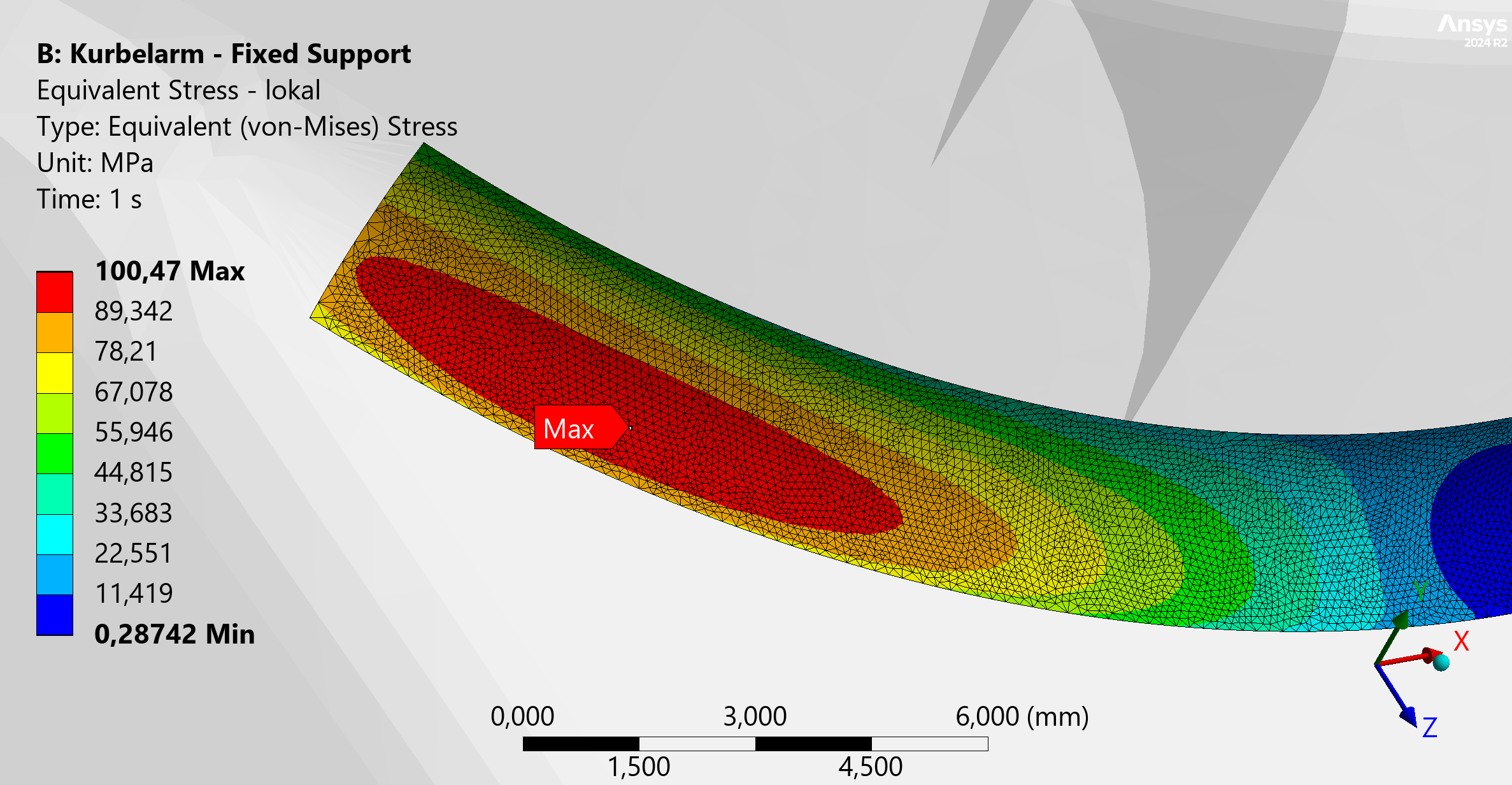

Spannung mit Fixed Support

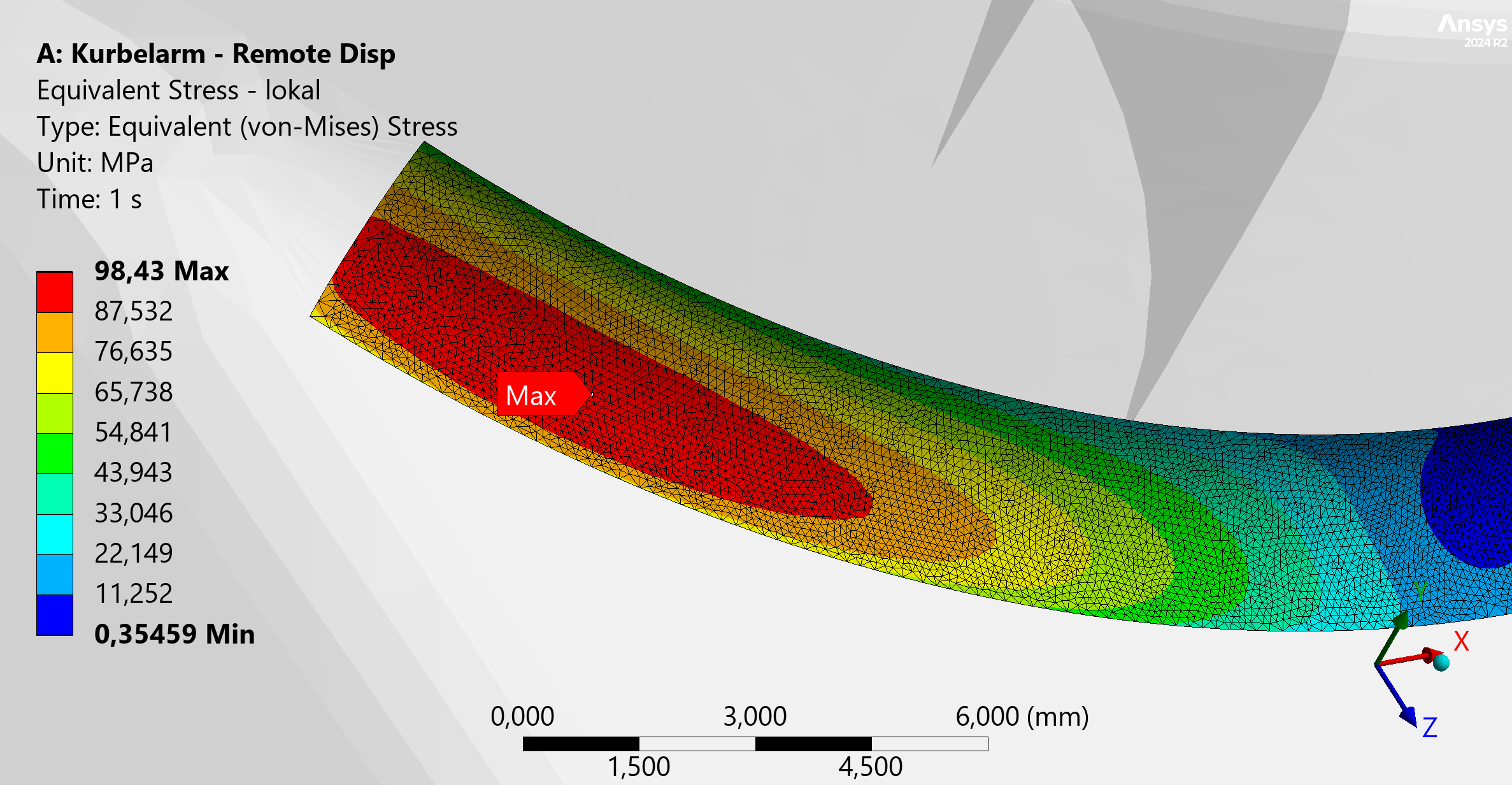

Spannung mit Remote Displacement
