Ausnutzung von Symmetrien

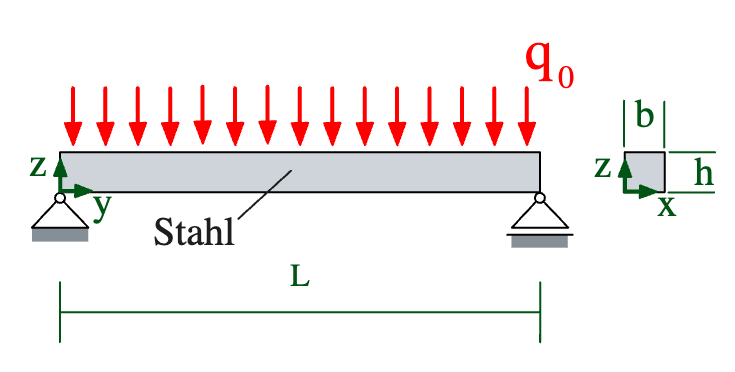

Der einfachste Weg, Rechenzeit zu sparen, ist die Ausnutzung von Symmetrien. Schauen wir uns das an einem Beispiel an:

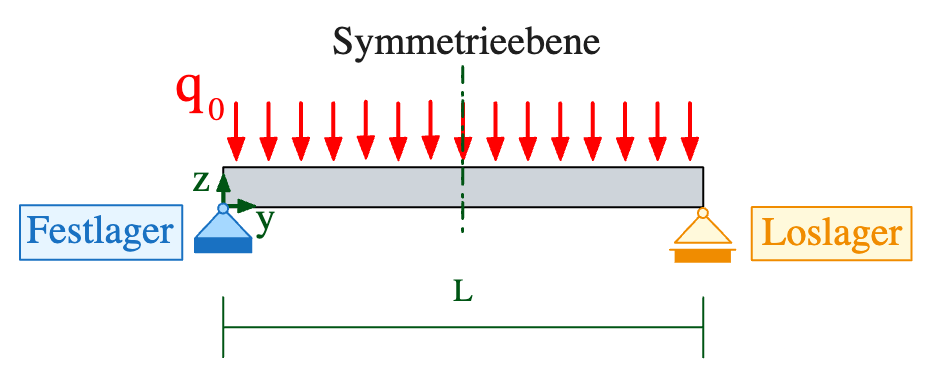

Die erste offensichtliche Symmetrieebene liegt in der Mitte zwischen den Lagern:

Um eine Symmetrie zu verwenden, müssen bei der Spiegelung um diese Symmetrieebene folgende Komponenten identisch zum Vollmodell bleiben:

• Geometrie
• Lasten
• Lagerung

Prüfen wir dies nun im Folgenden:

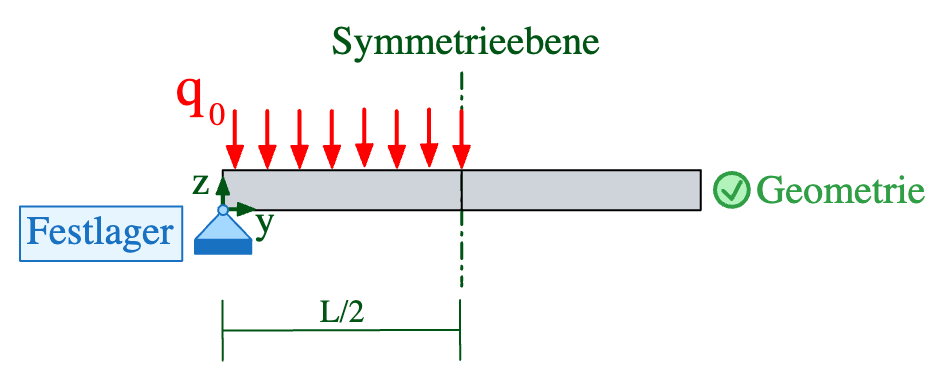

Geometrie ist symmetrisch

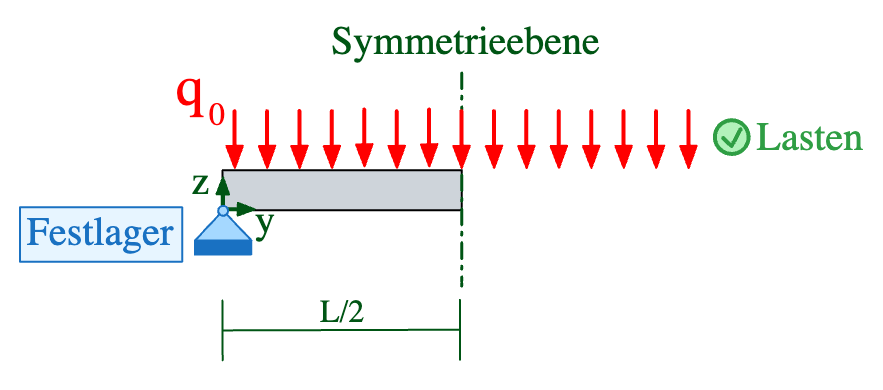

Lasten sind symmetrisch

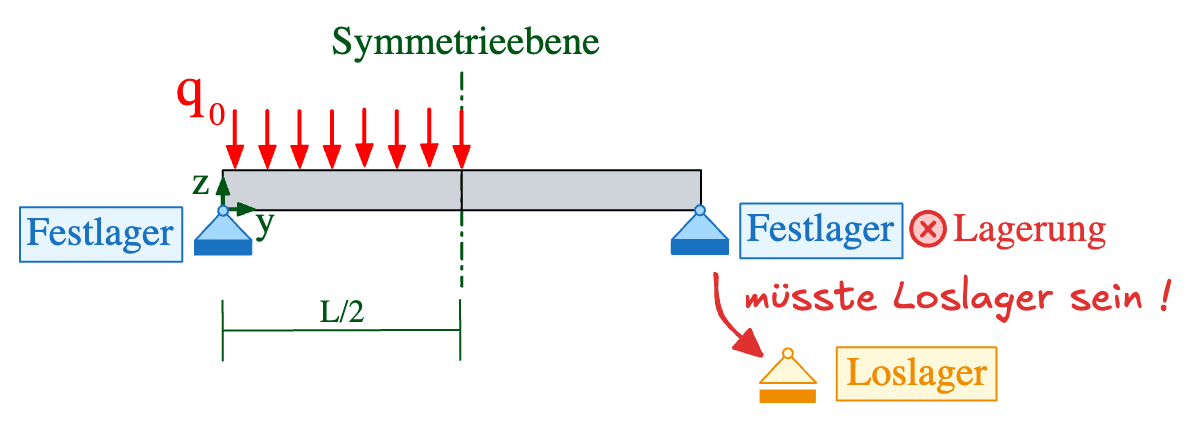

Lagerung ist nicht symmetrisch

Wir haben jetzt rechts und links jeweils ein Festlager. Das entspricht nicht dem Originalmodell.

Auf den ersten Blick scheint das ein Problem zu sein. Das ursprüngliche Festlager (egal ob rechts oder links im Vollmodell) haben wir jedoch nur eingeführt, um Starrkörperbewegungen zu verhindern, also um zu vermeiden, dass sich das Bauteil als Ganzes in y-Richtung verschiebt.

Hier hilft uns nun die Definition der Symmetrieebene selbst:

Definition Symmetrieebene

Punkte, die auf der Symmetrieebene liegen, bleiben bei einer symmetrischen Belastung in dieser Ebene.
Das bedeutet:

• die Verschiebung senkrecht zur Ebene ist dort null
• die Verformung ist zur Ebene hin spiegelsymmetrisch (keine „Knicke“ in der Ebene)

Da die Symmetrieebene nun dafür sorgt, dass sich die Geometrie in der Mitte nicht mehr nach rechts und links bewegen kann, brauchen wir das Festlager nicht mehr – die Symmetriebedingungen übernehmen diesen Job.

Wir können an dieser Stelle daher ein Loslager verwenden:

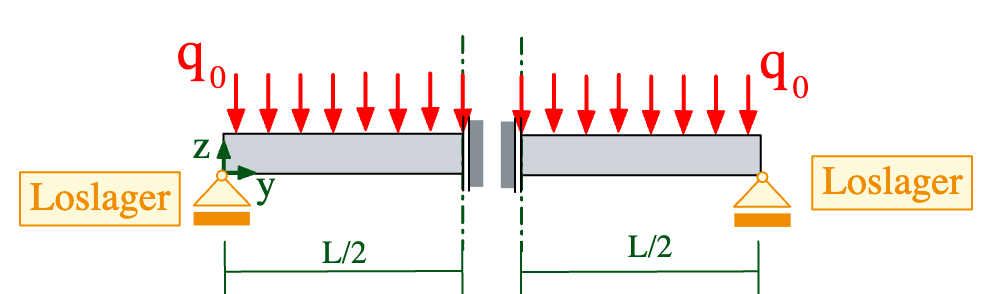

Man kann es sich auch so vorstellen: Durch die Symmetrie verhalten sich die beiden „Hälften“ rechts und links identisch:

Da es jedoch unnötig wäre, zwei Systeme zu berechnen, die sich ohnehin gleich verhalten, berechnet man nur eine Hälfte (z. B. die linke) mit passenden Symmetrie-Randbedingungen.

Aufteilung von Kräften

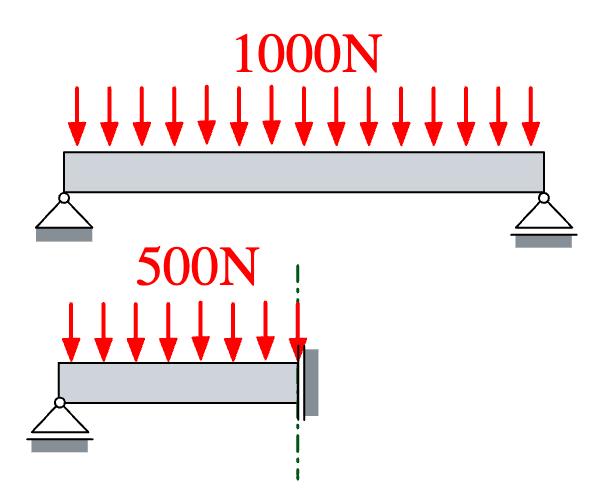

Werden Kräfte auf Linien oder Flächen angebracht und diese durch Symmetrieebenen geteilt, so müssen die Kraftwerte auch durch die Anzahl der Teilungen geteilt werden. Hier folgendes Beispiel:

Werden jedoch Drücke angegeben, müssen diese nicht geteilt werden weil diese ja bereits Flächennormiert sind.
