Umsetzung von Symmetrien in ANSYS¶
Beta Optionen aktivieren¶
Folgende Einstellung der Beta Optionen im Workbench Projektmenü ermöglicht uns die Dartellung des Netzes und der Ergebnisse als Vollmodell. Diese einmal durchführen und ANSYS neustarten:

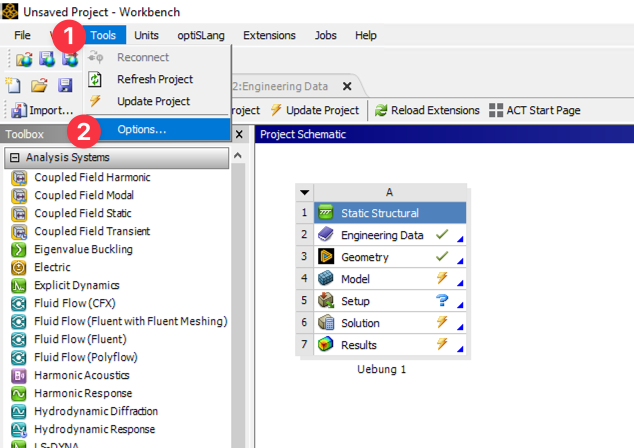

Workbench Projektmenü In der Menüleiste Tools und Options auswählen

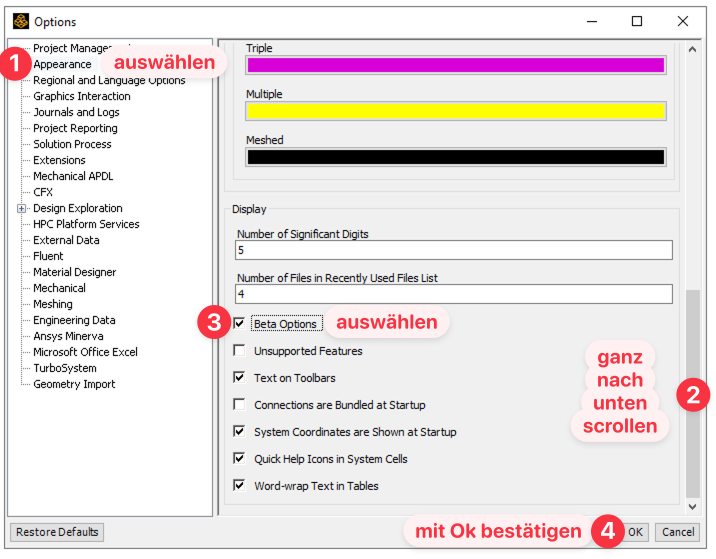

Unter Appearance ganz nach unten scrollen und Beta Options auswählen und mit OK bestätigen
ANSYS Workbench 2024R2 neustarten
Geometrie¶
Wenn man bereits eine volle Geometrie hat kann man diese mit dem Split Body über Ebenen teilen (Link zur Methodik).
Wenn die Geometrie neu erstellt wird kann man natürlich gleich nur die Halb-/Viertel-/Achtelgeometrie erstellen.
Symmetrie¶
Zur Erstellung der Symmetrie-Randbedingungen:
Symmetrieeintrag im Strukturbaum einfügen
Im Strukturbaum Rechtsklick auf Model > Insert > Symmetry
Symmetrie-Randbedingung einfügen
Flächenauswahltool auswählen und die Symmetrieebene auswählen.
Im Strukturbaum Rechtsklick auf Symmetry > Insert > Symmetry Region
Einstellungen zur Symmetrie-Randbedingung
Im Detailfenster unter Symmetry Normal die Richtung auswählen, die senkrecht auf der Symmetrieebene steht.
Darstellung von Netz & Lösung als Vollmodell¶
Durch eingeschaltete Beta-Option (siehe oben), können wir das Netz und die Ergebnisse so spiegeln, als hätten wir das Vollmodell gerechnet.
Dafür muss im Strukturbaum auf Symmetry geklickt werden und im Detailfenster eingestellt werden wie gespiegelt werden soll.
- Es muss angegeben werden, wie oft gespiegelt wird (hier jeweils 2 Mal) mit der Methode
Half. - Es wird der Abstand senkrecht zur Symmetrieebene angegeben. Wenn die Symmetrieebene genau in der Koordinate 0 liegt muss einfach ein sehr kleiner Wert angegeben werden. Liegt die Symmetrieebene z.B. 20mm entfernt muss der Wert 20mm angegeben werden
Wenn Sie diese Einstellungen übernehmen, wird Ihr Viertelmodell (2 Symmetrieebenen) als Vollmodell im Netz und in den Lösungskonturen dargestellt.
