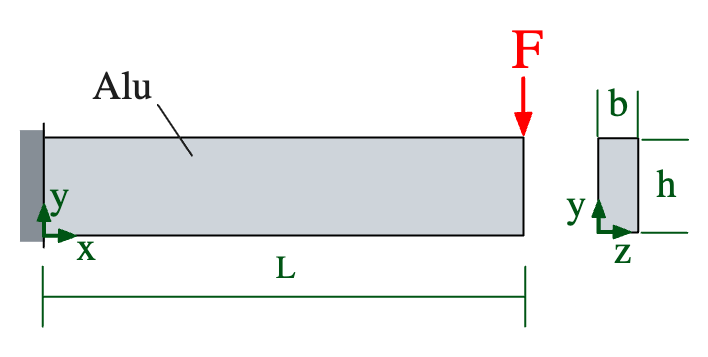

Kragarm mit Einzelkraft¶
Und nun unser zweites Beispiel in 2D:
Gegeben¶
Material¶
Aluminium
- Elastizitätsmodul \(E=70 \mathrm{GPa}\)
- Querkontraktionszahl \(\nu=0{,}34\)
Geometrie¶
Balken mit rechteckigem Querschnitt
- Länge \(L=500 \mathrm{mm}\)
- Breite \(b=30 \mathrm{mm}\)
- Breite \(h=60 \mathrm{mm}\)
Vernetzung¶
- Netzgröße global: 5 mm
Randbedingungen¶
Lagerung:
- Feste Einspannung auf der Stirnseite links
Belastung:
- Kraft \(F=3000 \mathrm{N}\) auf der Kante rechts
Wird die Kraftangriffsfläche geteilt, muss die Kraft auch durch Anzahl der Symmetrie geteilt werden
Die Kraft würde sich im Vollmodell auf die ganze Fläche aufteilen. Hier wird durch die Symmetrie aber eine kleinere Fläche verwendet und daher muss auch der Kraftwert geändert werden.
Aufgabenstellung¶
Lösen Sie die Aufgabe mit der 2D Abstraktion / Ebener Spannungszustand
Hinweise¶
HINWEIS – Geometrie (klicken zum aufklappen)
In SpaceClaim eine Skizze immer in der x-y Ebene zeichnen:
Und darauf achten dass die Skizze beendet wird und im Strukturbaum der Eintrag Surface steht.
HINWEIS – Workbench Projektmenü Einstellungen (klicken zum aufklappen)
Im Workbench Projektmenü Rechtsklick auf Geometry und im Properties Fenster Analysis Type=2D einstellen:
HINWEIS – Mechanical (klicken zum aufklappen)
Im Mechanical die Geometry auswählen und im Detailfenster 2D Behavior=Plane Stress einstellen:
Im Mechanical die Fläche auswählen und im Detailfenster über thickness die Dicke in die Richtung die reduziert wurde (z-Richtung) einstellen:
Im 2D werden Lagerungen, Lasten sowie mögliche Ergebnisauswertungen auf Punkten und Linien angebracht:
- (3D) Fläche > (2D) Linie
- (3D) Linie > (2D) Punkt
