Kugel-Ring Versuch

Das Beispiel für die Rotationssymmetrie ist ein klassischer Werksttoffversuch für spröde Materialien, der Kugel-Ring Versuch. Dabei liegt eine Scheibe auf einem Auflagerring auf und wird in der Mitte mit einer Kugel belastet (hier als Einzelkraft abstrahiert):

Kugel-Ring Versuch

Gegeben

Material

Glas

  • Elastizitätsmodul: \(E = 70\,\mathrm{GPa}\)
  • Querkontraktionszahl: \(\nu = 0{,}23\)

Geometrie

Balken mit rechteckigem Querschnitt

  • Auflagerradius \(r = 30\,\mathrm{mm}\)
  • Probenradius \(R = 40\,\mathrm{mm}\)
  • Probendicke \(h = 5\,\mathrm{mm}\)

Vernetzung

  • Netzgröße global: \(0,5\,\mathrm{mm}\) (in 2D können wir feiner vernetzen)

Randbedingungen

Lagerung:

  • entsprechend Skizze

Belastung:

  • Die Kraft \(F=1000\,\mathrm{N}\) wird aus numerischen Gründen auf eine Fläche mit dem Radius von 1mm verteilt.

Aufgabenstellung

Lösen Sie die Aufgabe mit der 2D Abstraktion / Rotationssymmetrie

Hinweise

HINWEIS – Geometrie (klicken zum aufklappen)

In SpaceClaim eine Skizze in der x-y-Ebene zeichnen:

Skizze in x-y Ebene

Die Rotationsachse muss immer die y-Achse sein

Für ein achsensymmetrisches Modell in Ansys gilt:
- x-Richtung = Radius
- y-Richtung = Achse der Rotation
Die Skizze wird also im x-y-Schnitt gezeichnet und um die y-Achse „gedreht“.

Darauf achten, dass die Skizze beendet wird und im Strukturbaum der Eintrag Surface erscheint.

Auf Eintrag im Strukturbaum achten

HINWEIS – Workbench Projektmenü Einstellungen (klicken zum aufklappen)

Im Workbench-Projektmenü per Rechtsklick auf Geometry im Properties-Fenster Analysis Type = 2D einstellen:

Einstellung WB Projektmenü für Geometry

HINWEIS – Mechanical-Einstellungen (klicken zum aufklappen)

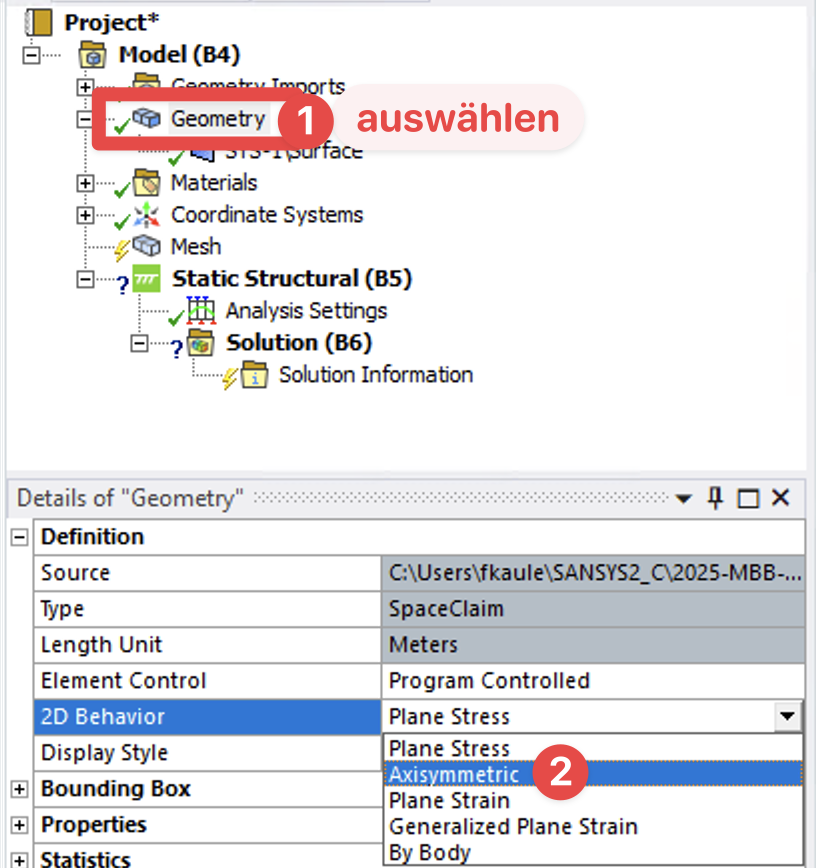

In Mechanical die Geometry auswählen und im Detailfenster 2D Behavior = Axissymmetric einstellen:

Einstellung Mechanical

Im 2D-Modell werden Lagerungen, Lasten sowie mögliche Ergebnisauswertungen auf Punkten und Linien angebracht:

  • (3D) Fläche → (2D) Linie
  • (3D) Linie → (2D) Punkt
HINWEIS – Randbedingungen (klicken zum aufklappen)

Die Mittelachse (y-Achse) muss nicht noch mal besonders gelagert werden.

HINWEIS 1. Hauptspannung (klicken zum aufklappen)

Die erste Hauptspannung befindet sich unter Stress > Maximum Principal Stress

Die erste Hauptspannung wird als Versagenskriterium für spröde Werkstoffe verwendet.

Gesucht

Berechnen Sie die folgenden Größen:

Die maximale Durchbiegung im Bauteil \(u_\text{max}\) in mm

Die maximale 1. Hauptspannung im Bauteil \(\sigma_\text{1}\) in MPa

🎯 Lösung

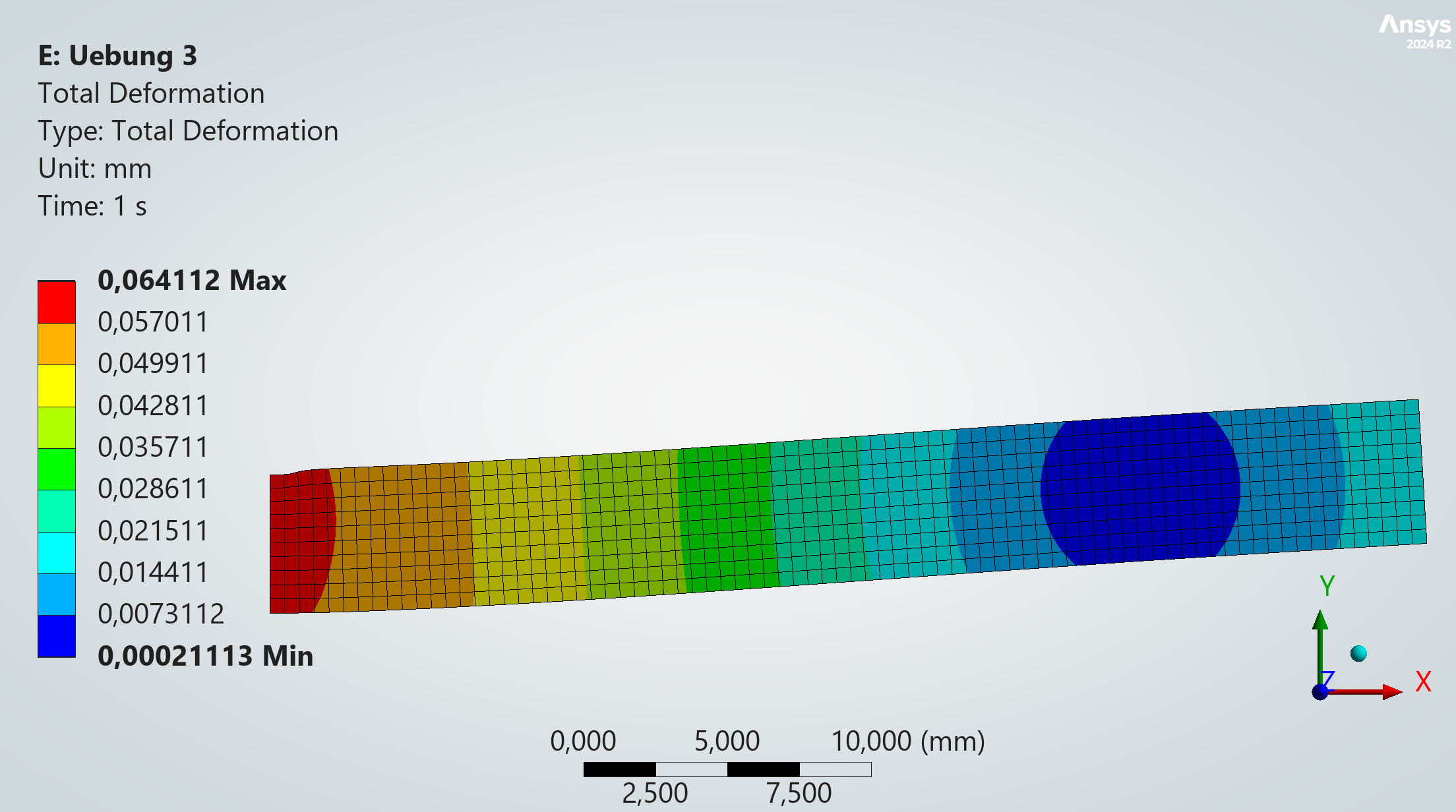

maximale Durchbiegung
Maximale Durchbiegung

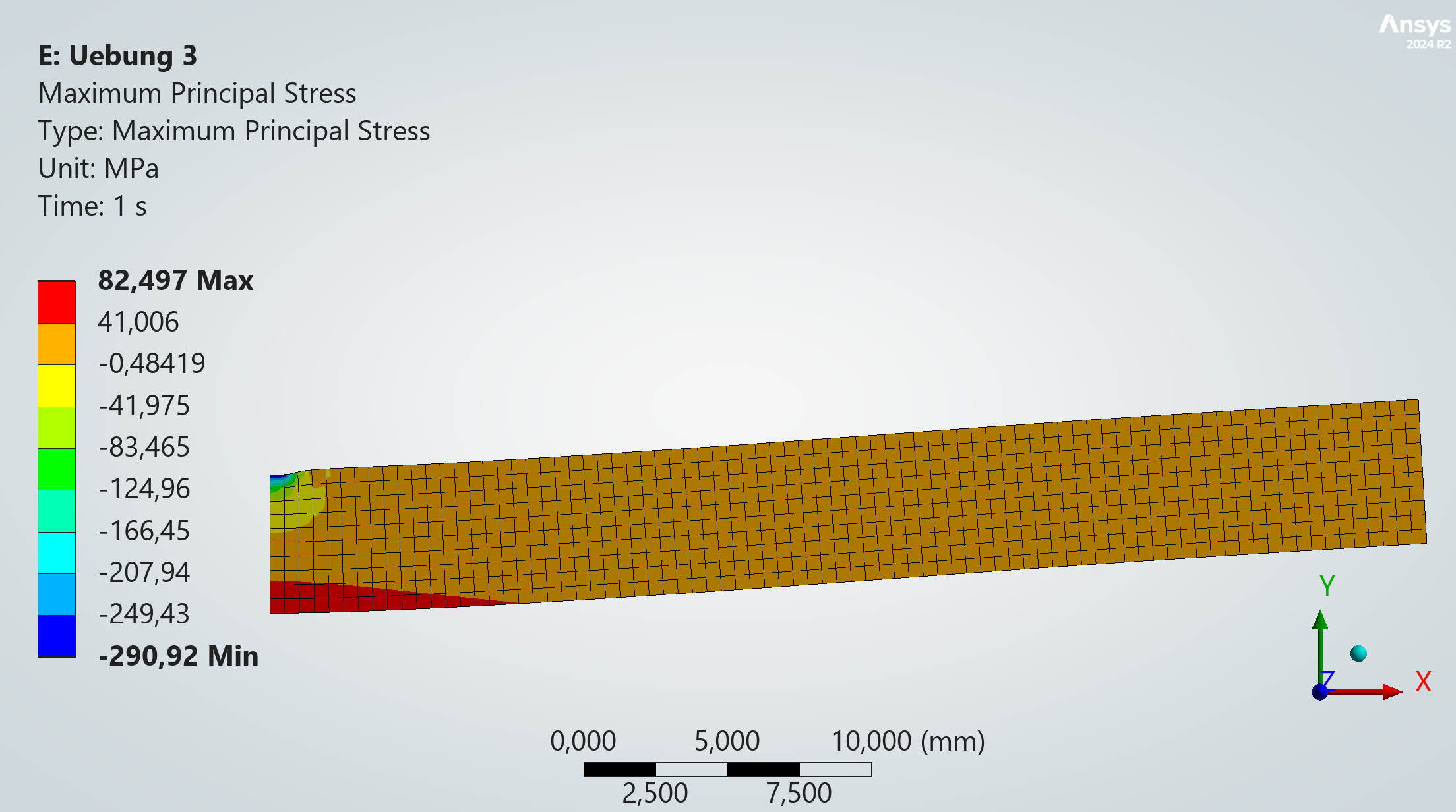

maximale Vergleichsspannung
Maximale Vergleichsspannung
