Lenker¶
Dies ist ebenfalls eher ein realistischeres (wobei immer noch sehr vereinfachtes Bauteil).
Gegeben¶
Material¶
Alu
- Elastizitätsmodul \(E=70 \mathrm{GPa}\)
- Querkontraktionszahl \(\nu=0,34\)
Vernetzung¶
- Netzgröße global: 1,5 mm
Geometrie¶
Randbedingungen¶
Lagerung:
- feste Einspannung im mittleren Bereich auf einer Breite von 50 mm (Klemmung Vorbau), umgesetzt mit
Remote Displacement(alle Verschiebungen und Rotationen 0) wie in Übung 2, damit an den Kanten keine Singularität entsteht
Belastung:
Linke Handauflage auf einer Breite von 80mm:
- Kraft \(F_y=-200 \mathrm{N}\) (Richtung Boden)
- Kraft \(F_z=-500 \mathrm{N}\) (Fahrtrichtung)
Rechte Handauflage auf einer Breite von 80mm:
- Kraft \(F_y=-200 \mathrm{N}\) (Richtung Boden)
- Kraft \(F_z=-500 \mathrm{N}\) (Fahrtrichtung)
Hinweise¶

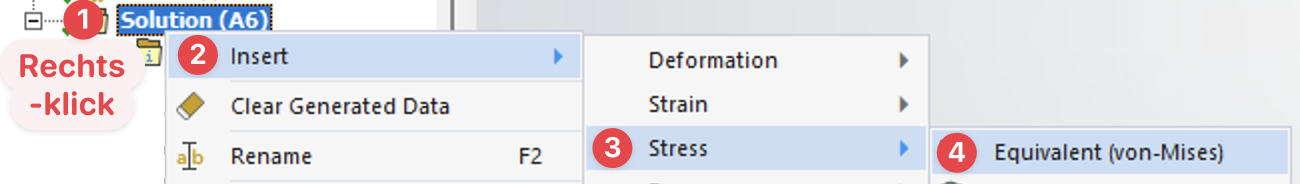

von-Mises Spannung einfügen
im Strukturbaum: Rechtsklick auf Solution und anschließend auf Insert > Stress > Equivalent (von-Mises) klicken.

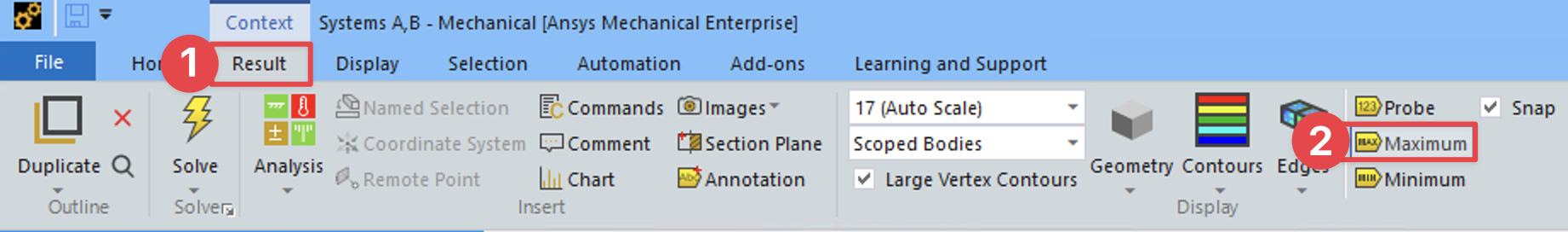

Ort der maximalen Spannung anzeigen
Im Strukturbaum (unter Solution) von Mises Spannung auswählen
In der Menüleiste oben: ReiterResult auf Maximum klicken.
Im Grafikfenster erscheint ein Hinweis mit dem Maximum
Gesucht¶
Die maximale Durchbiegung \(u_{\max }\) in mm¶
Die maximale von-Mises-Spannung in MPa¶
Zwischenspiel: Knackpunkt
Der Lenker aus dieser Übung, von vorn gesehen: in der Mitte auf 50 mm geklemmt, an beiden Griffen (80 mm) drücken die Hände nach unten. Im Spiel ist er verkleinert und eine 10 mm dicke Platte aus Stahl S235; die Kraft in Fahrtrichtung fehlt, weil das Spiel eben rechnet. Wie viel Material darf weg, bevor der Lenker versagt?
