Abstraktionen

Um Rechenzeit zu sparen, sollte immer versucht werden, das Modell so weit wie möglich zu vereinfachen. Dabei gibt es drei typische Schritte:

1. Welcher Teil des Systems muss wirklich modelliert werden?
2. Welche Symmetrien kann ich ausnutzen?
3. Kann ich das Modell durch Reduzierung einer Dimension abstrahieren?

Lernziele

• Möglichkeiten kennenlernen, Simulationsmodelle so aufzubauen, dass sie deutlich Rechenzeit sparen

Symmetrien

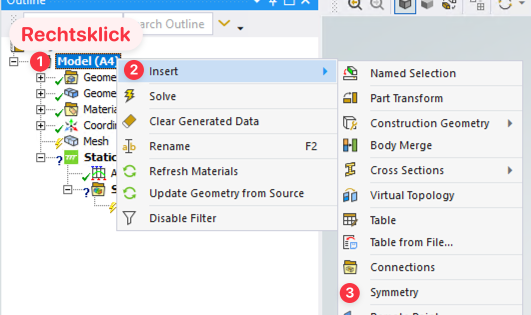

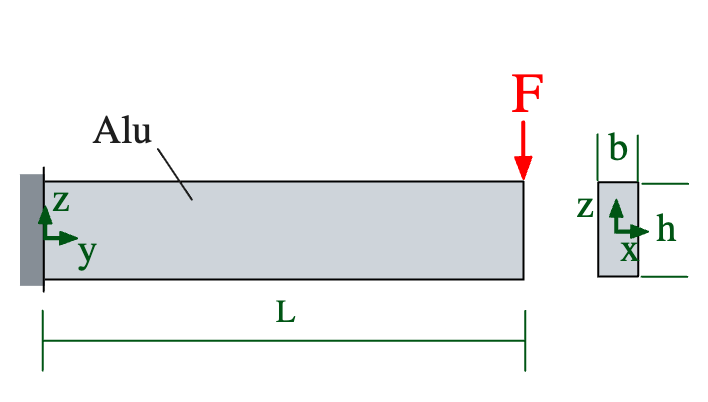

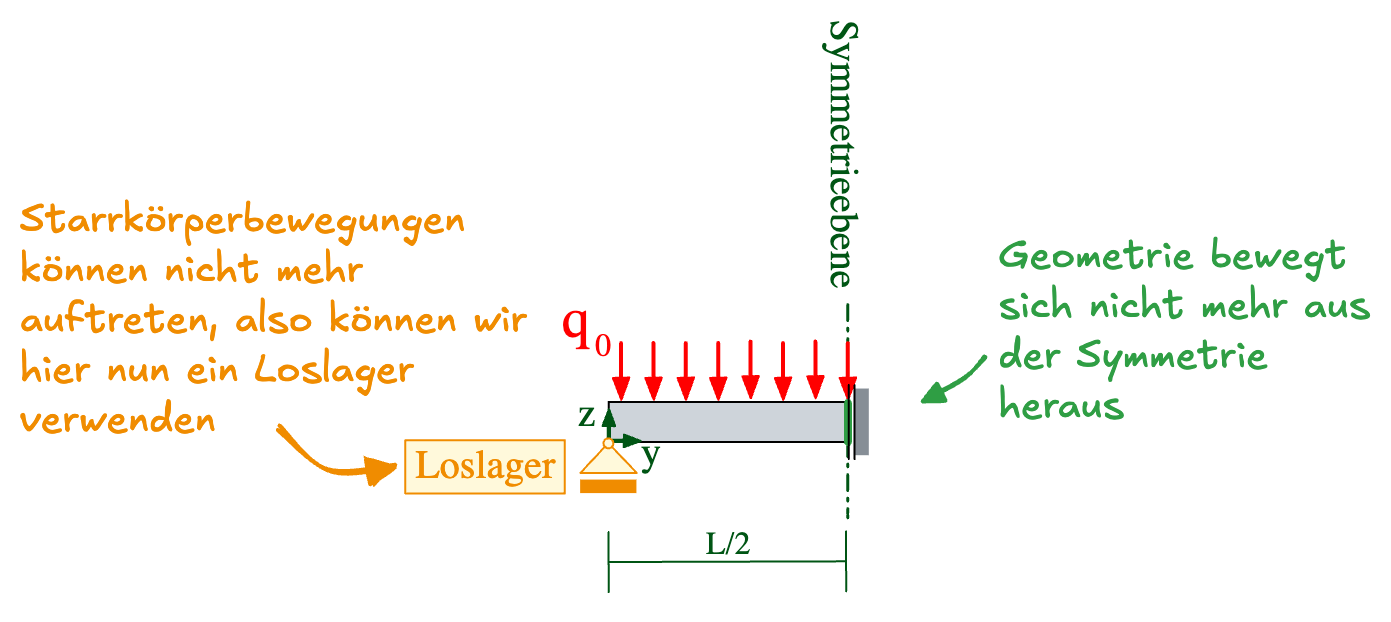

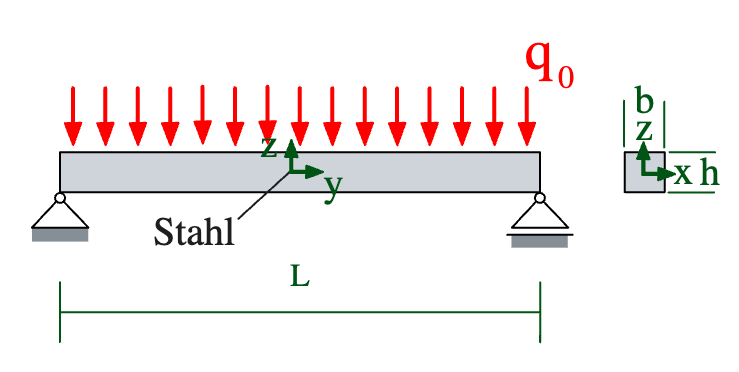

Symmetrie Umsetzung Übung 1 Zweiseitig gelagerter Balken mit Flächenlast Übung 2 Kragarm mit Einzelkraft

2D — Ebener Spannungszustand (Plane Stress)

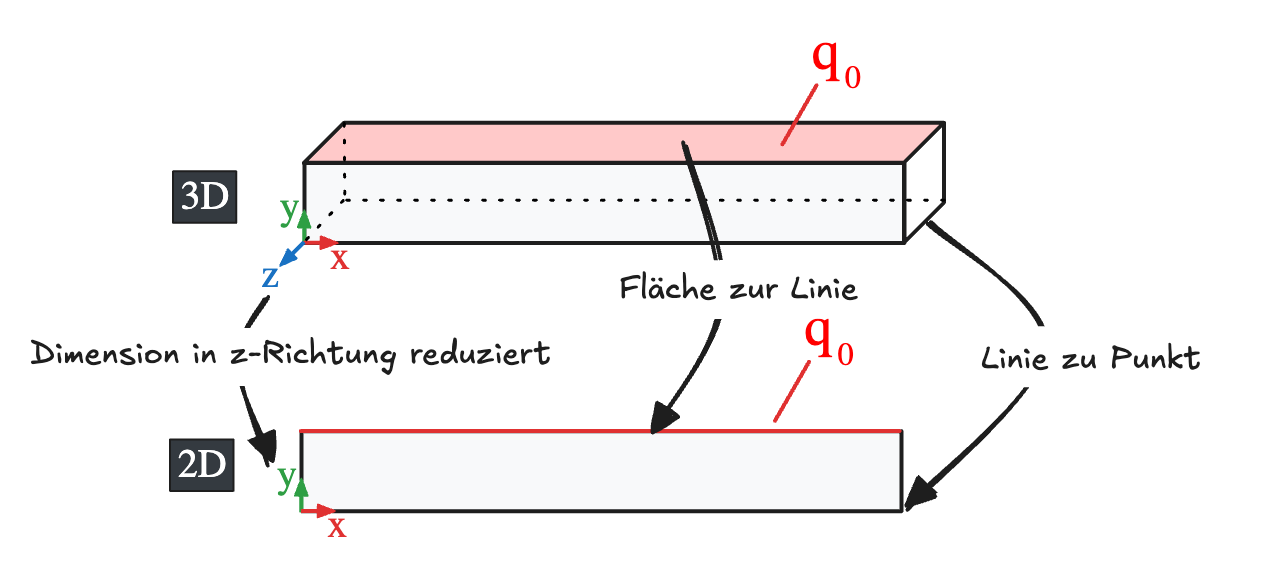

2D Ebener Spannungszustand Umsetzung Übung 1 Zweiseitig gelagerter Balken mit Flächenlast Übung 2 Kragarm mit Einzelkraft

2D — Rotationssymmetrie

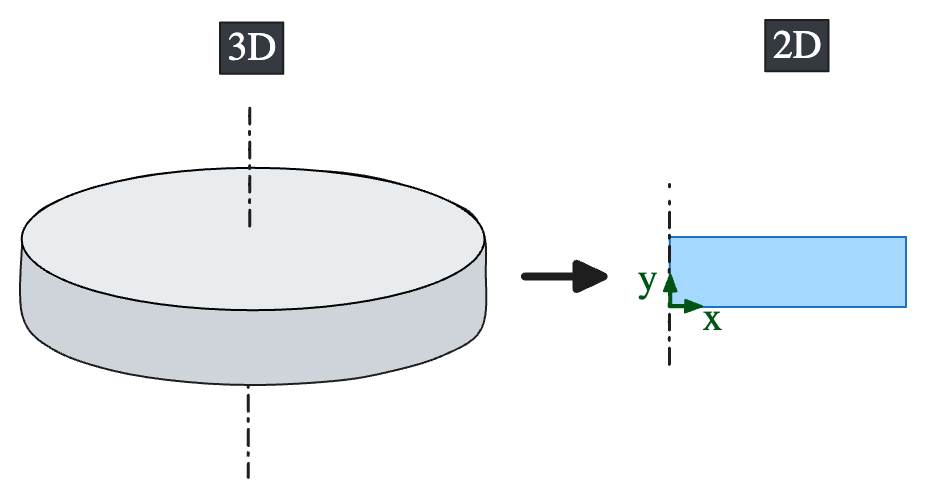

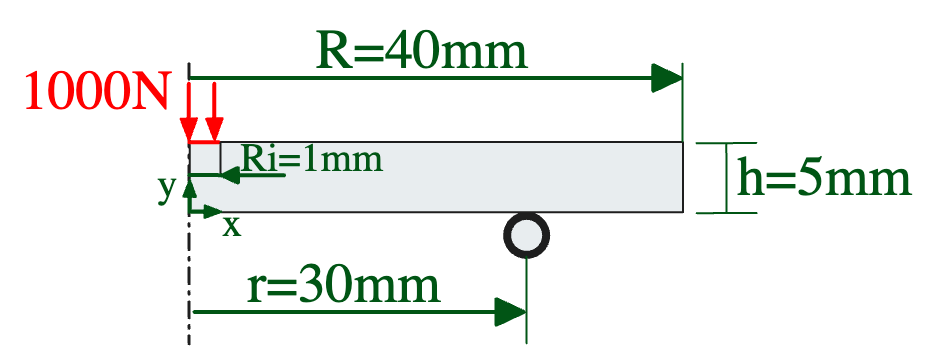

2D Rotationssymmetrie Umsetzung Übung 3 Kugel-Ring Versuch

Linienstrukturen (BEAM-Elemente)

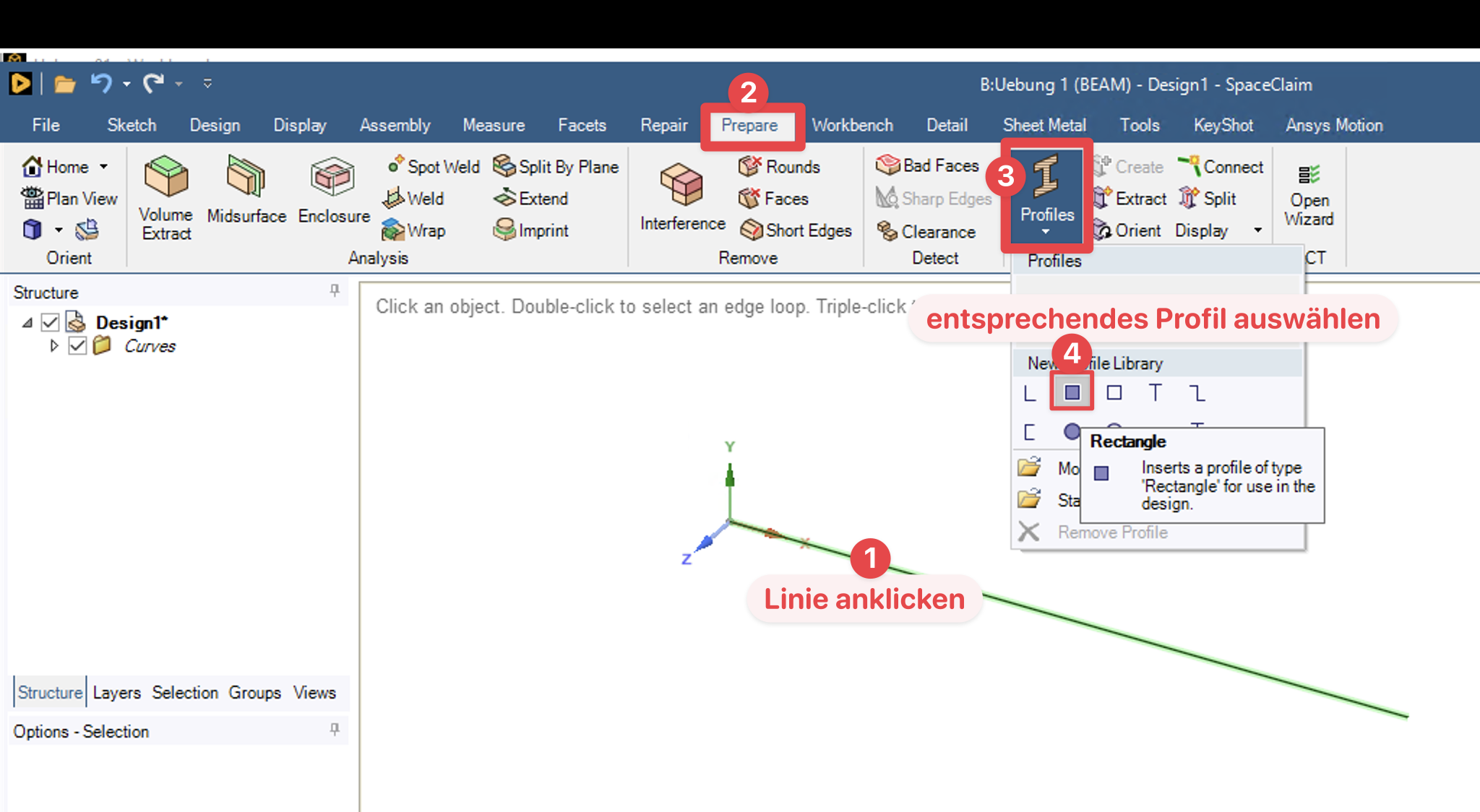

1D Linienstrukturen (BEAM) Umsetzung Übung 1-BEAM Zweiseitig gelagerter Balken mit Flächenlast

Flächenstrukturen (SHELL-Elemente)

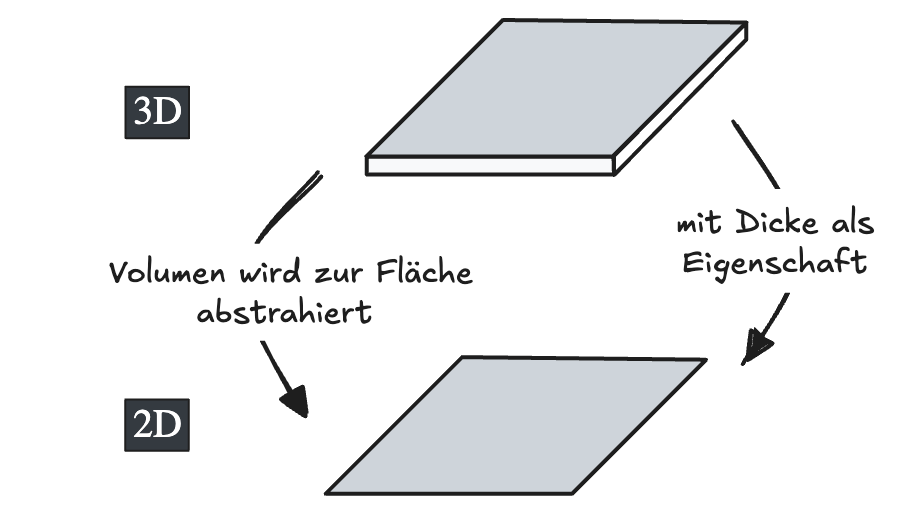

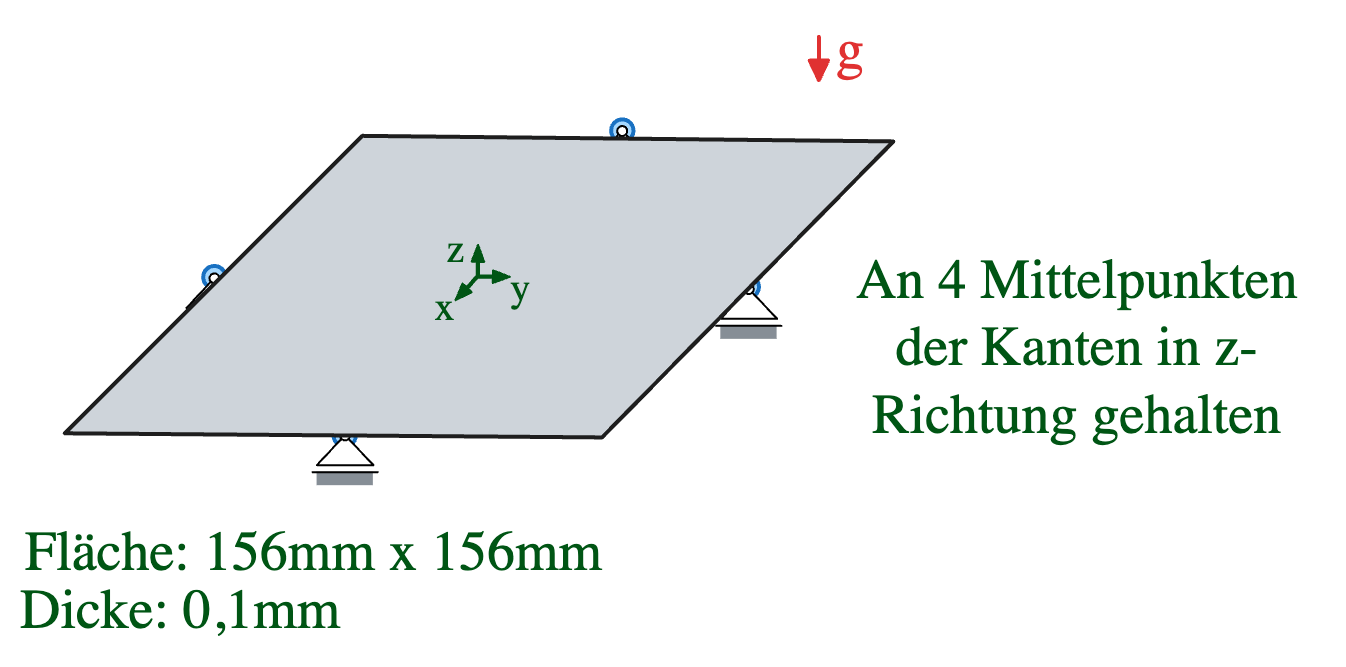

2D Flächenstrukturen (SHELL) Umsetzung Übung 4 Durchbiegung von Photovoltaikwafern im Carrier
